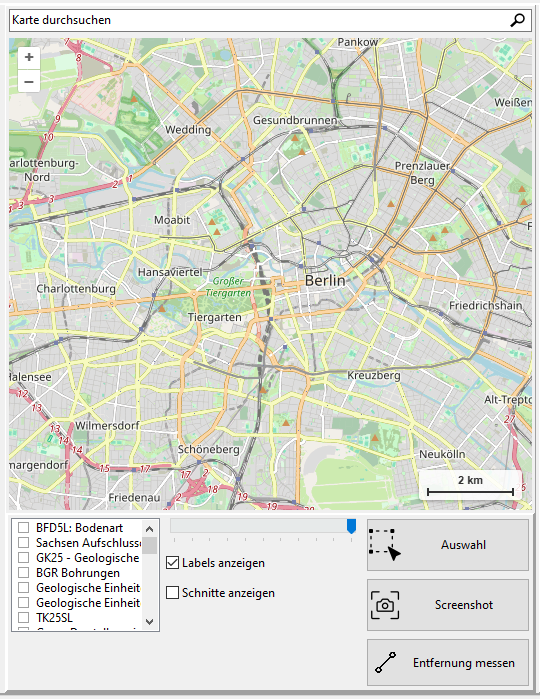

GGU-CONNECT - Die Karte

Suche in der Karte

In der Suchleiste über der Karte kann à la Google Maps o.ä. nach Orten gesucht werden. Die Karte zentriert sich auf den gefundenen Ort, wenn eine Entsprechung gefunden wurde.

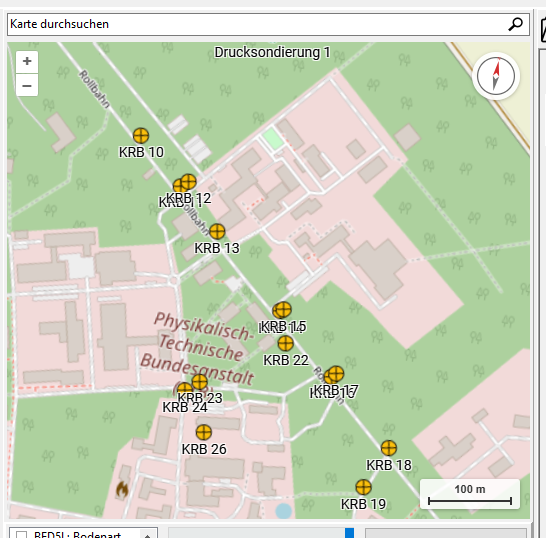

Darstellung von Aufschlüssen / Anzeige von Aufschluss-Informationen

Folgende Projektinhalte können in der Karte dargestellt werden:

	geplant	umgesetzt
Bohrung
Sondierung
Projekt ab einem bestimmten Zoomlevel werden Projektinhalte durch ein Projektsymbol ersetzt
Schnitt

Kartenaktionen

Koordinaten zuweisen / Aufschluss erzeugen

Bei Doppelklick in die Karte erscheint folgender Dialog

Aktionen

Kartenoptionen

Darstellung von Themenkarten

zur Konfiguration von Themenkarten, siehe GGU-CONNECT - Menü "Einstellungen" | Themenkarten

Folgende Möglichkeiten bestehen:

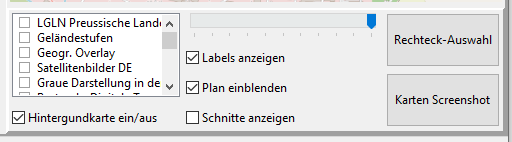

• Auswahl von Themenkarten über die Mehrfach-Auswahlbox unterhalb der Karten

• Steuerung der Transparenz der aktuell ausgewählten Themenkarte via dem Schieberegler unterhalb der Karte

• Öffnen von weiteren Informationen zu einer Themenkarte (falls gepflegt) per Doppelklick auf den Listeneintrag

Ein- und ausblenden der Hintergrundkarte

Diese Funktionalität ist ab CONNECT-Version 1.12.0 verfügbar.

Mittels der Checkbox “Hintergrundkarte ein/aus“ kann die Basiskarte ein- und ausgeblendet werden. Das kann bei der Verwendung von bestimmten Themenkarten oder Plänen wünschenswert sein.

Ein- und ausblenden von Labels an den Aufschlüssen

Mittels der Checkbox “Labels anzeigen“ können die Aufschlussnamen, die an den Aufschlüssen angezeigt werden, ein- und ausgeblendet werden.

Darstellung von Schnitten

Mittels der Checkbox “Schnitte anzeigen“ können Schnitte (vgl. https://ggu-software.atlassian.net/wiki/spaces/WISSEN/pages/137166849/GGU-CONNECT+-+Benutzerhandbuch#Baugrundschnitt ) angezeigt werden. Dabei wird der Name des Schnitts als Text angezeigt.

Rechteck-Auswahl

Diese Funktion steht ab GGU-CONNECT Version 1.11.0 zur Verfügung.

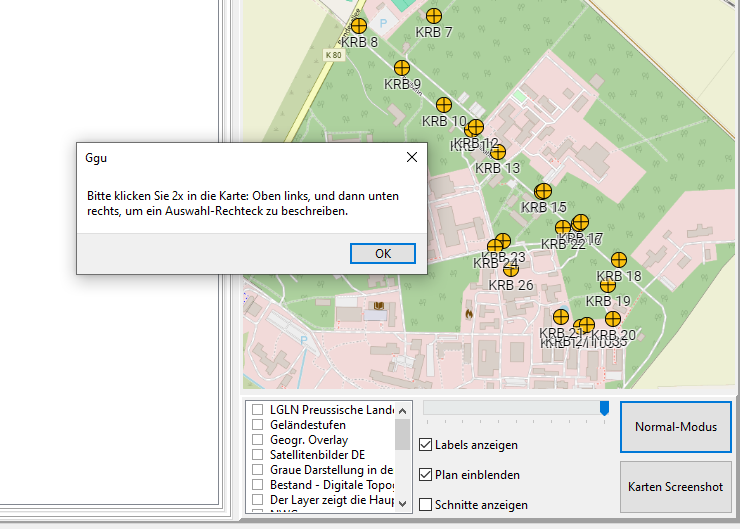

Klicken Sie auf den Button Rechteck-Auswahl unterhalb der Kartansicht.

Entsprechend des daraufhin angezeigten Hinweises beschreiben Sie bitte ein Auswahl-Rechteck, indem Sie zunächst die obere linke Ecke und dann die untere rechte Ecke der gewünschten Auswahl auf der Karte anklicken.

Nach Auswahl des Bereichs haben Sie folgende Optionen

Auswahl aus Aufschüssen ausgewählter Projekte

Als Ergebnis werden die Aufschlüsse ausgewählt, die sich in diesem Rechteck befinden.

Die Menge aus denen Aufschlüsse auf diese Weise gewählt werden können, sind die Aufschlüsse der aktuell ausgewählten Projekte (per Projektsuche und/oder Auswahl aus der Projektliste auf der linken Seite.)

Experimentell: Auswahl aus gemeldeten öffentlichen Bohrdaten

Die Funktionalität steht ab GGU-CONNECT Version 1.18 zur Verfügung.

Die Funktionalität ist aktuell noch im Status: Experimentell, hat also noch nicht vollständigen Funktionsumfang und hat noch keine vollständige praktische Erprobung durchlaufen.

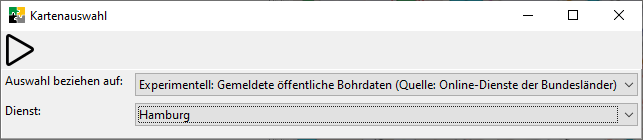

Sie können einen Online-Service auswählen, der gemeldete Bohrdaten zur Verfügung stellt. Aktuell sind das Angebote einiger Bundesländer. In der Regel korrespondieren die dort enthaltenen Daten mit denen, die auch in der Bohrpunktkarte Deutschland visuell angezeigt werden.

Es empfiehlt sich entsprechend zur Recherche die WMS-Themenkarte der BGR auszuwählen, die die bundesweit gemeldeten Bohrungen anzeigt (einige Bundesländer leiten die Daten nicht an die BGR weiter, entsprechend sind die Daten nicht vollständig) und die dort angezeigten Bohrungen als Grundlage für die Auswahl zu verwenden.

Dann kann man den Dienst des Bundeslandes wählen, in dem sich die Bohrung befindet.

Die Informationen zu den Bohrungen aus dem Auswahlrechteck werden zum Import angeboten. Die Menge an Informationen kann variieren abhängig von den verfügbaren Daten und ist generell noch im Auf- und Ausbau. Die Liste der unterstützten Dienste der Bundesländer ist ebenfalls noch im Aufbau.

Karten-Screenshot

Mittels des entsprechenden Knopfes unten rechts unterhalb der Karte kann die aktuelle Ansicht der Karte als Grafik gespeichert werden.
