GGU-CONNECT - Inhalte für GGU-Berechnungsprogramme exportieren

Sie können Daten aus GGU-CONNECT in Berechnungsprogrammen übernehmen, die CONNECT-ready sind.

Export

Speichern Sie dazu die Daten des gewünschten Projekts als GGUML ab. Dies geht über das Menü “Exportieren > GGU-Berechnungsprogramme > Ausgewähltes Projekt in GGUML-Datei (*.xml) exportieren“

Nutzung von einem Profil

Betrifft

• GGU-AXPILE

• GGU-CANTILEVER

• GGU-DOLPHIN

• GGU-FOOTING

• GGU-GABION

• GGU-LATPILE

• GGU-RETAIN

• GGU-SLICE

• GGU-TRENCH

• GGU-UNDERPIN

• GGU-UPLIFT

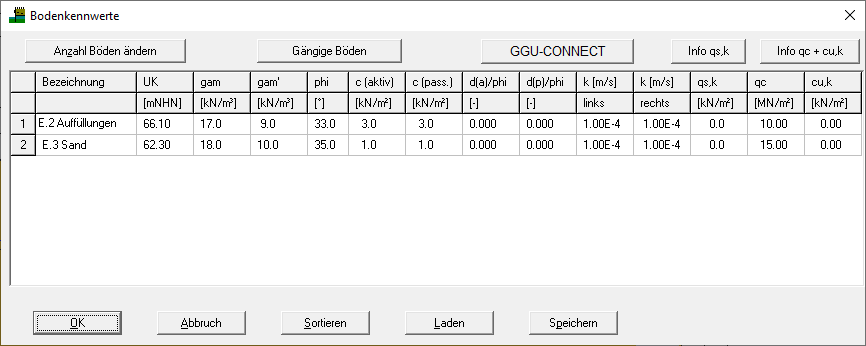

Diese Datei können Sie im Anschluss im Menü "Böden" des Berechnungsprogramms auswählen über den Knopf GGU-CONNECT.

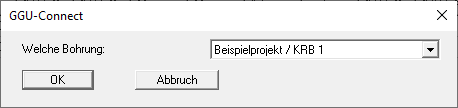

Nach der Auswahl der GGUML-Datei können Sie alle Aufschlüsse, die im Projekt hinterlegt sind auswählen.

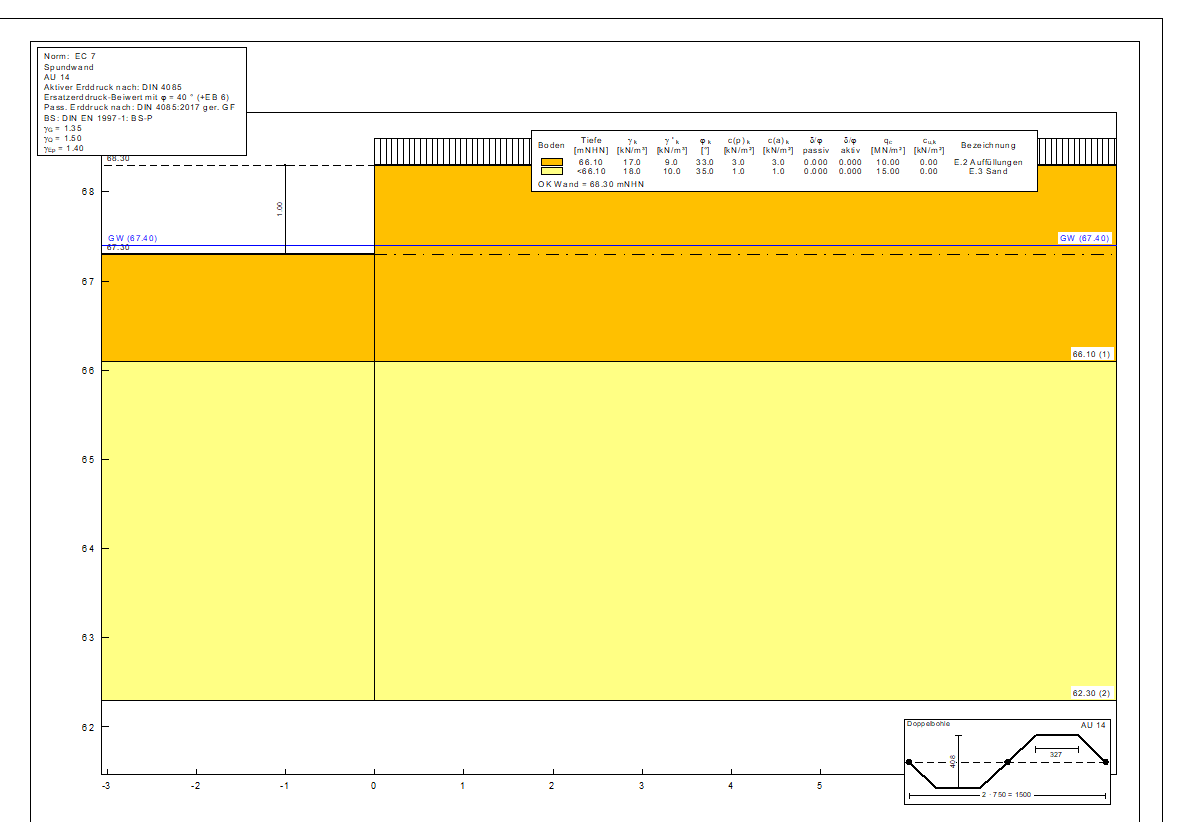

Wenn den Aufschlüssen Schichten eines Baugrundschichtenmodells zugeordnet sind, so werden die Informationen aus dem Modell in das Berechnungsprogramm übernommen.

Folgende Informationen werden übernommen, wenn in CONNECT gepflegt:

• Aufschlusshöhe

• Bemessungsgrundwasserstand

• Schichthöhen

• Baugrundeigenschaften, die den Baugrundschichten in CONNECT zugeordnet sind

Auf diesem Wege ist es bspw. auch möglich, schnell verschiedene Profile zu berechnen.

Nutzung von mehrere Profilen

Betrifft

• GGU-SETTLE

• GGU-SLAB

Im Berechnungsprogramm das Menü “GGU-CONNECT“ > “Daten aus GGU-CONNECT importieren“ auswählen. Dann eine GGUML-Datei (aus CONNECT exportiert wie oben beschrieben) auswählen.

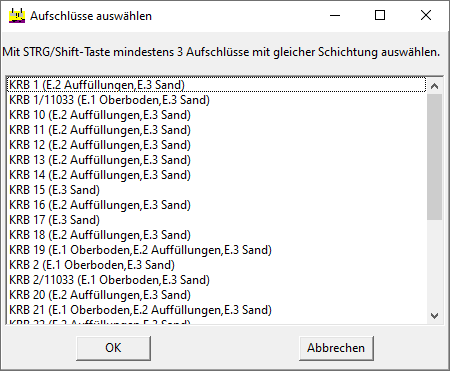

Es erscheint folgender Dialog

Dort mindestens 3 Profile mit identischer Schichtung auswählen.

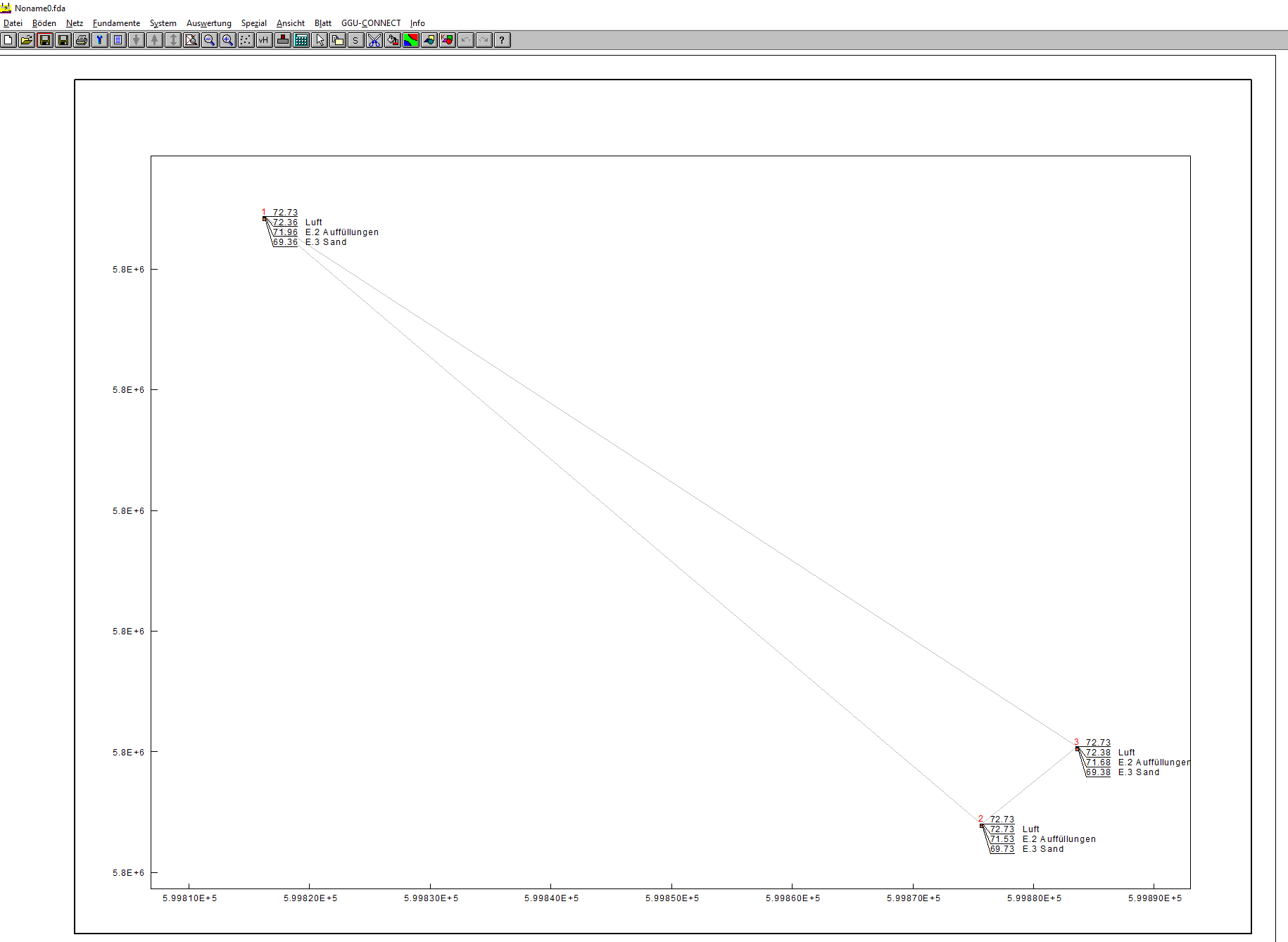

Es werden automatisch Koordinaten, Höhen, Schichtungen und Bodenkennwerte übernommen.
