GGU-DIRECTSHEAR: Manuelle Eingabe der Versuchsendwerte

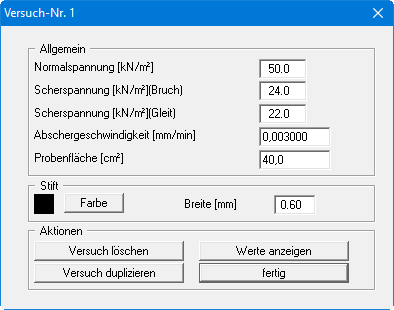

Wenn Sie in der Dialogbox "Datei / Neu" den Schalter für das Scherspannungs-Weg-Diagramm nicht aktiviert haben (siehe Abschnitt 5.1.1), erhalten Sie folgende Dialogbox.

Für die Berechnung der Scherfestigkeit geben Sie nur die Endwerte eines Einzelversuchs ein:

Normalspannung [kN/m³],

Scherspannung [kN/m³] (Bruch),

Scherspannung [kN/m³] (Gleit), wenn Versuchsart mit Gleitwerten angewählt wurde.

Darunter können vier weitere Eingaben erfolgen, die für die Versuchsauswertung ohne Bedeutung sind und nur der Versuchsbeschreibung dienen. Eine Änderung der Texte oder Ausblendung, wie in der obigen Dialogbox die Felder für die Wassergehalte, ist über den Menüeintrag "Formblatt / Texte " Knopf "Versuchstexte" möglich (siehe Abschnitt 5.4.2, Seite 22). Für die Darstellung der Spannungskreise können Sie die Stiftfarbe entsprechend Ihren Vorstellungen ändern.

Folgende weitere Aktionen können Sie durchführen:

"Versuch löschen"
Der aktuell angezeigte Einzelversuch wird gelöscht.

"Versuch duplizieren"
Der aktuell angezeigte Einzelversuch wird dupliziert. Sie befinden sich dann automatisch im nächsten Einzelversuch.

"Werte anzeigen"
Es werden die für den aktuellen Einzelversuch eingegebenen Daten in einer Infobox dargestellt.

"fertig"
Sie gelangen zurück in die vorhergehende Dialogbox. Alle eingegebenen Werte werden übernommen.
