GGU-FOOTING: Menüeintrag "Bodenkennwerte"

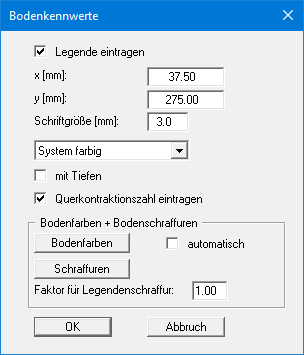

Auf der Grafik wird eine Legende mit den Bodenkennwerten dargestellt, wenn Sie den Schalter "Legende eintragen" aktivieren. Form und Aussehen dieser Legende können Sie mit diesem Menüeintrag verändern.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" steuern Sie die Größe der Legende. In einigen Legenden können Sie auch eine Hintergrundfarbe definieren.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

Sie können in der Legende zusätzlich die Tiefen der Bodenschichten eintragen lassen. Bei Verwendung absoluter Höhen stellen Sie die Dimension der Tiefen, z.B. "mNHN", im Menüeintrag "Bearbeiten / System einstellen" ein.

Die Darstellung der Querkontraktionszahl in der Legende kann ausgeblendet werden, wenn beispielsweise die Querkontraktionszahl nue für alle Böden = 0.0 ist. Weiterhin können Sie die Darstellung der Erläuterungen zur Rüttelstopfverdichtung aktivieren.

Wenn mit der Combobox die Einstellung "System farbig " aktiviert wurde, werden in der Legende und in der Grafik "System" und "Spannungsverlauf" die Böden farbig gekennzeichnet. Ansonsten erfolgt eine Nummerierung. Wenn Sie im Abschnitt "Bodenfarben + Bodenschraffuren" den Schalter "automatisch" deaktivieren, werden die Bodenfarben entsprechend Ihren individuellen Einstellungen, die Sie über den Knopf "Bodenfarben" ändern können, gewählt. Alternativ besteht auch die Möglichkeit verschiedenartige Schraffuren zu wählen. Mit dem Faktor für die Legendenschraffur kann in den kleinen Kästchen der Legende eine engere Schraffur als im "System" und im "Spannungsverlauf" erreicht werden.
