GGU-FOOTING: Menüeintrag "Fundamentdiagramm"

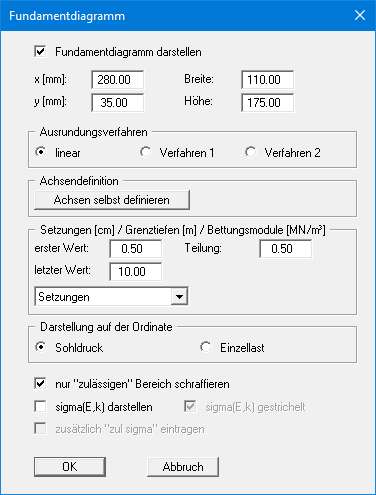

Dieser Menüeintrag erscheint nur im Berechnungsmodus "Mehrere Fundamente". Wenn der Schalter "Fundamentdiagramm darstellen" aktiviert ist, können Sie in der Dialogbox dieses Menüeintrags die grafische Darstellung des Fundamentdiagramms ändern.
Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Breite" und die "Höhe" steuern Sie die Größe der Legende. In einigen Legenden können Sie hier zusätzlich die Schriftgröße der Beschriftung anpassen und/oder eine Hintergrundfarbe festlegen.
Am schnellsten können Sie die Position oder Größe der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen oder die Seiten verschieben.
Im nächsten Bereich können Sie zwischen den Ausrundungsverfahren wählen, mit denen die Kurven für Setzungen, Grenztiefen oder Bettungsmodule im Fundamentdiagramm gezeichnet werden:
"linear" = keine Ausrundung
"Verfahren 1" = "Strenger" Bezierspline
"Verfahren 2" = "Lockerer" Bezierspline
In der Grundeinstellung erfolgt eine automatische Skalierung des Diagramms. Sie können aber auch eine selbst definierte Achsenskalierung festlegen. Wenn Sie den Knopf "Achsen selbst definieren" anwählen, werden Ihnen in einer Box zunächst die automatischen Skalierungswerte angeboten, die Sie dann nach Belieben ändern können.
Im vierten Bereich können Sie die Darstellung der Kurvendarstellungen beeinflussen. Mit den in der obigen Box angegebenen drei Zahlen würden die Setzungskurven 0.5/1.0/1.5/2.0/2.5/..../10.0 cm im Diagramm dargestellt (soweit sie im Diagramm liegen). Das Programm berechnet die zu einer Fundamentbreite zugehörigen Setzungen aus einer linearen Interpolation. Wenn die Grenztiefe mit der "%-Bedingung" berechnet wird (siehe Beispiel 1) und Sie den Schalter "spannungsvariabel" im Menüeintrag "Bearbeiten / System einstellen" aktiviert haben (siehe "Theoretische Grundlagen / Berechung der Setzungen"), kann anstelle der Setzungskurven auch eine Darstellung von Grenztiefenkurven oder Bettungsmodulkurven erfolgen.
Für die Darstellung der y-Ordinate des Diagramms kann bei einer Berechnung nach dem Teilsicherheitskonzept zwischen (aufnehmbarem) Sohldruck bzw. nach EC 7 Bemessungswert des Sohlwiderstands und (aufnehmbarer) Streifen- bzw. Einzellast gewählt werden. Bei Anwendung des Globalsicherheitskonzeptes haben Sie die Wahl zwischen der Darstellung der zulässigen Bodenpressung oder der zulässigen Streifen- bzw. Einzellast.
Wenn Sie den Schalter "zulässigen Bereich schraffieren" aktivieren, werden Hilfslinien nur im zulässigen Bereich dargestellt. Ansonsten werden die Hilfslinien über die volle Diagrammhöhe und Diagrammbreite gezogen. Weiterhin können Sie hier eine zusätzliche Skalierung des Fundamentdiagramms mit den Werten für sigma(E,k) aktivieren.
