GGU-FOOTING: Menüeintrag "Spannungsverlauf"

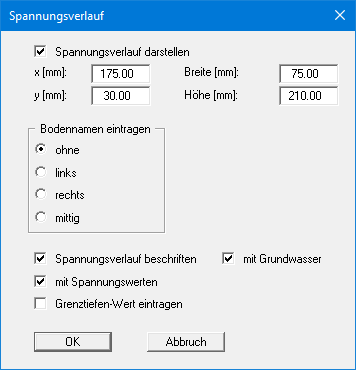

Form und Aussehen der Grafik können verändert werden, wenn Sie den Schalter "Spannungsverlauf darstellen" aktivieren. Sie sehen nachfolgend die Dialogbox für den Berechnungsmodus "Mehrere Fundamente".

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Breite" und die "Höhe" steuern Sie die Größe der Legende. In einigen Legenden können Sie hier zusätzlich die Schriftgröße der Beschriftung anpassen und/oder eine Hintergrundfarbe festlegen.

Am schnellsten können Sie die Position oder Größe der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen oder die Seiten verschieben.

Weiterhin können die Bodennamen in der Grafik links, mittig oder rechts dargestellt werden. Wenn Sie die Schalter "Spannungsverlauf beschriften" bzw. "Grenztiefen-Werte eintragen" aktivieren, werden in die Darstellung die entsprechenden Werte aufgenommen.

Wenn Sie ein System mit tief liegendem Grundwasserspiegel bearbeiten, so dass das Grundwasser keinen Einfluss auf die Berechnungsergebnisse hat, können Sie den Schalter "mit Grundwasser" deaktivieren. Sie erreichen dann eine grafische Darstellung, die den Grundwasserspiegel nicht mehr enthält. Ansonsten wird die Grafik derart verkleinert, dass auch der Grundwasserspiegel zu sehen ist, was zu sehr gedrungenen und wenig übersichtlichen Darstellungen führen kann. Die Berechnungsergebnisse werden mit diesem Schalter nicht beeinflusst.
