GGU-LABPERM: Menüeintrag "Einstellungen"

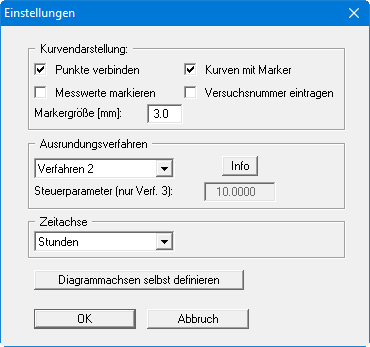

Nach Anwahl dieses Menüeintrags erscheint eine Dialogbox, die Ihnen die Einstellung der grafischen Darstellung ermöglicht:
Bereich "Kurvendarstellung"
Durch Aktivierung der entsprechenden Schalter können Sie Ihre Messwerte als Durchlässigkeitskurve darstellen lassen, die in bestimmten Abständen oder direkt an den Messwerten mit Markern versehen ist. Jede Durchlässigkeitskurve erhält einen anderen Marker, so dass eine einfache Unterscheidung mehrerer Durchlässigkeitskurven auch in schwarzweißen Ausdrucken möglich ist. Anstelle der Marker können Sie die Kurven auch am Anfang und am Ende mit der laufenden Versuchsnummer beschriften lassen. Die Markergröße bzw. Schriftgröße der Versuchsnummern ist einstellbar.
Bereich "Ausrundungsverfahren"
Sie können zwischen 4 Verfahren auswählen. Die Infobox informiert Sie über die Art der Ausrundung:
nicht ausrunden = keine Ausrundung
Verfahren 1 = Strenger Bezier-Spline
Verfahren 2 = "Lockerer" Bezier-Spline
Verfahren 3 = Rationale Spline-Interpolation
Bei den Ausrundungsverfahren 2 und 3 werden sehr runde Kurven erzeugt. Die Abweichungen zwischen den Messwerten und den dargestellten Durchlässigkeitskurven werden bei der Markierung der Messwerte des Versuchs sichtbar.
Die Ausrundung kann beim Verfahren 3 durch den "Steuerparameter" beeinflusst werden. Der Wert des Steuerparameters darf nur in dem Bereich zwischen > -1,0 und < 1000 liegen.
Bereich "Zeitachse"
Sie stellen das gewünschte Zeitformat (Sekunden, Minuten, Stunden oder Tage) für die Darstellung Ihrer Durchlässigkeitskurven ein.
Knopf "Diagrammachsen selbst definieren"
Bei der grafischen Darstellung der Durchlässigkeitskurven wählt das Programm automatisch eine sinnvolle Skalierung der Achsen. Wenn Sie den Knopf "Diagrammachsen selbst
definieren" anwählen, erhalten Sie eine Dialogbox, in der Sie zunächst den Schalter
"Nachfolgende Achsenwerte verwenden" aktivieren müssen. Anschließend können Sie die gewünschten minimalen und maximalen Werte für Zeit und Durchlässigkeit eingeben.
