GGU-TRENCH: Menüeintrag "Neu"

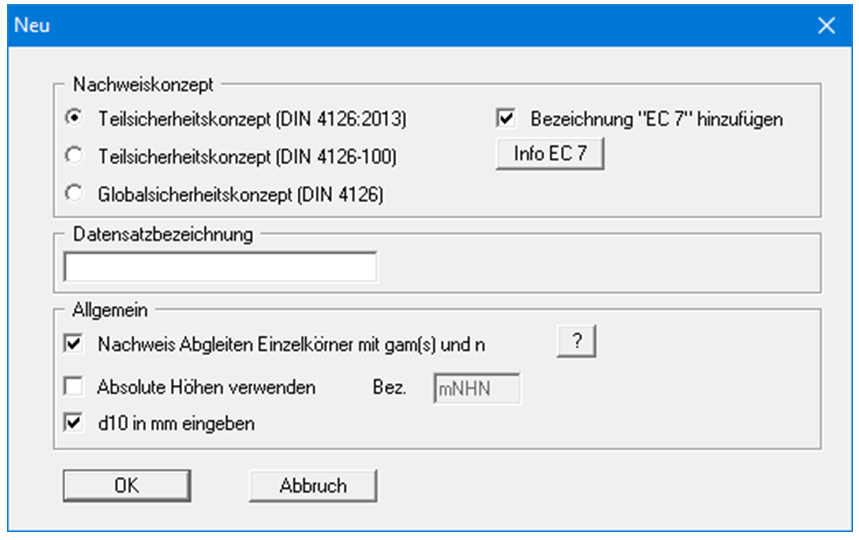

Klicken Sie auf diesen Menüeintrag, wenn Sie ein neues System erstellen möchten.


Sie können auswählen, ob die erforderlichen Nachweise mit dem Teilsicherheitskonzept der DIN 4126: 2013 oder mit dem Globalsicherheitskonzept der alten DIN 4126 geführt werden sollen. Um die Kompatibilität alter Datensätze zu gewährleisten, können Sie hier auch noch die DIN 4126-100 auswählen. Der Eurocode 7 mit dem nationalen Anhang DIN 1054:2010 verweist auf die DIN 4126:2013. Um dem Formalismus Rechnung zu tragen, kann im Ausdruck der Bezeichnung "DIN 4126" der Zusatz "EC 7" vorangestellt werden. Aktivieren Sie dazu den Schalter "Bezeichnung "EC 7" hinzufügen".

Wenn gewünscht, können Sie eine erläuternde Datensatzbezeichnung eingeben, die später in der Allgemeinen Legende eingetragen wird (siehe Abschnitt 6.4.7).

Der Nachweis nach DIN 4126 5.3 erfordert den charakteristischen Wert der Wichte des Bodens unter dem Auftrieb der Stützflüssigkeit. Näherungsweise darf die Wichte des Bodens unter Auftrieb angesetzt werden. Bei deaktiviertem Schalter "Nachweis Abgleiten Einzelkörner mit gam(s) und n" wird mit der Wichte des Bodens unter Auftrieb gerechnet. Ansonsten erfolgt eine genauere Berechnung nach DIN 4126 5.3.

Wenn Sie den Schalter "Absolute Höhen verwenden" aktivieren, können alle Angaben hinsichtlich Schlitztiefe, Leitwandtiefe, Suspensionsspiegel, Grundwasserstand und Tiefe der Bodenschichten in absoluten Höhen angegeben werden (z.B. in mNHN). In der Dialogbox für die Eingaben hinsichtlich der Schlitzwand (siehe Menüeintrag "Bearbeiten / Schlitzwand") ist dann zusätzlich noch die Höhe der Geländeoberkante in absoluter Höhe anzugeben. In allen Dialogboxen wird bei den entsprechenden Eingabewerten anstelle der Dimension [m] die Dimension [mNHN] angegeben. Diese Dimensionsangabe dient der Erläuterung. Natürlich können Sie auch ein anderes Bezugsniveau als [mNHN] wählen. Wenn Sie den Schalter "Absolute Höhen verwenden" nicht aktivieren, liegt die Geländeoberkante auf 0,0 m und alle Tiefenangaben sind nach unten positiv anzugeben.

Für die Angabe des Bodenkennwertes "d10" (siehe Abschnitt Menüeintrag "Bearbeiten / Böden") können Sie hier vorab die Dimension festlegen. Ist der Schalter nicht aktiviert, erfolgt die Angabe in [m].
