GGU-CAD: Menüeintrag "Böschungslinien"

Senkrecht zu vorhandenen Linien können Böschungslinien gezeichnet werden.

Die Auswahl der Linien, die mit Böschungslinien versehen werden sollen, erfolgt analog zum vorherigen Menüeintrag "Linien / Text auf Linien". Sie erhalten nach Abschluss Ihrer Linienauswahl durch Klicken der rechten Maustaste folgende Dialogbox:

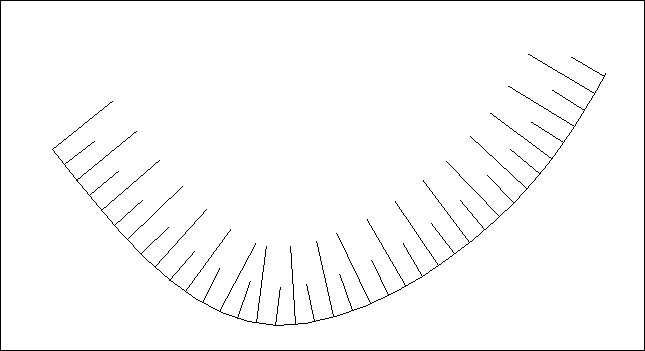

Sie können für die Böschungslinien die Abstände sowie Länge und Neigung der Böschungslinien 1 und 2 definieren. Damit in Ecken und Rundungen die Linien nicht übereinander gezeichnet werden, aktivieren Sie immer den Schalter "Schnitte möglichst vermeiden". Wenn Sie Ihre Einstellungen bestätigt haben, werden die Böschungslinien dargestellt. Sind die Böschungslinien auf der falschen Seite der Linie gezeichnet, klicken Sie bei der Abfrage "Böschungslinien ?" auf "Abbruch". Wenn Sie anschließend wieder die Linienauswahl mit der rechten Maustaste abschließen, aktivieren Sie den Schalter "Böschungslinien um 180° drehen". Sie können auch weitere Änderungen z.B. bei der Länge der Böschungslinien vornehmen, die Sie dann durch Bejahen der Abfrage übernehmen lassen.
