GGU-CAD: Menüeintrag "Ebenen einzeln laden"

Alternativ zum oben beschriebenen Menüeintrag "Datei / Laden" können mit diesem Menüeintrag Dateien einzeln auf eine der zehn Zeichenebenen geladen werden.

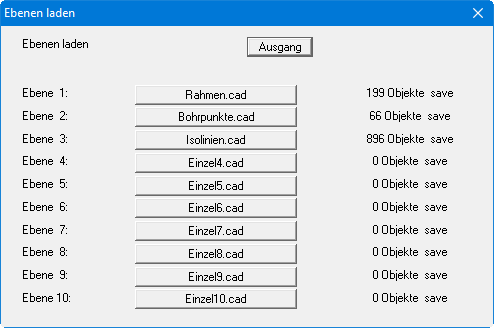

Es erscheint die obige Dialogbox, in der Sie durch Anklicken der Knöpfe die Dateiauswahlbox aufrufen, mit der Sie die gewünschte Datei der entsprechenden Zeichenebene zuordnen. Falls Sie eine Datei laden, deren Objekte über mehrere Ebenen verteilt sind, wird beim einzelnen Laden diese Zuordnung aufgehoben. Alle Elemente dieser Datei gehören dann zu dieser Ebene.

Hinter den Dateinamen wird die Anzahl der vorhandenen Objekte in dieser Ebene angezeigt. Weiterhin deutet das Wort "save" daraufhin, dass durch Zeichenoperationen diese Ebenen noch nicht verändert wurden. Das Wort wird nicht dargestellt, wenn Zeichenoperationen durchgeführt und noch nicht in eine Datei gesichert wurden.

Es ist sinnvoll, einen Standardrahmen für verschiedene Blattgrößen mit dem Firmenkopf/Stempel als einzelne Datei zu speichern. Dieser Rahmen kann dann unabhängig von anderen Objekten auf eine Ebene geladen werden, ohne erst auf andere Maßstäbe umrechnen zu müssen, die beispielsweise für einen Lageplan verwendet wurden.
