GGU-CANTILEVER: Menüeintrag "Neu"

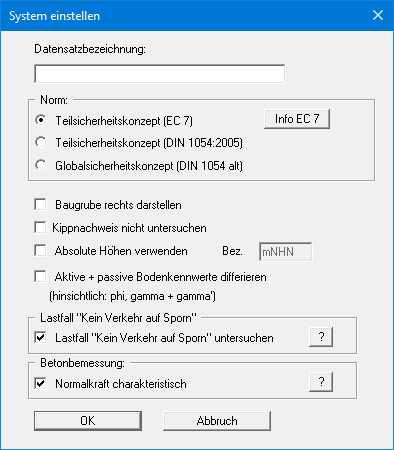

Über diesen Menüeintrag geben Sie ein neues System ein. Sie erhalten die folgende Dialogbox:

Sie können eine für das zu bearbeitende System maßgebende Beschreibung eingeben, die in die Allgemeine Legende übernommen wird (siehe Menüeintrag “Ansicht / Allgemeine Legende”). Das ist vor allen Dingen bei der Arbeit mit dem Menüeintrag "Editor 2 / Vorverformungen einstellen" hilfreich. Bei diesen Programmfunktionen werden bereits gespeicherte Datensätze zum aktuellen Datensatz dazu geladen. In den entsprechenden Dialogboxen werden zur Charakterisierung der Dateien die vorhandenen Datensatzbezeichnungen mit eingeblendet.

Im nächsten Bereich entscheiden Sie, welches Sicherheitskonzept für Ihre Berechnung und Bemessung verwendet werden soll. Aktivieren Sie die gewünschte Norm über den jeweiligen Knopf. Weiterhin können Sie eine Darstellung der Baugrube nach rechts aktivieren

Nach DIN 1054:2005 kann im Lastfall 3 auf den Kippnachweis verzichtet werden, wenn ausreichende Grundbruchsicherheit nachgewiesen ist. Diese Regelung ist im Eurocode 7 nicht mehr enthalten, der Kippnachweis muss also grundsätzlich geführt werden. In berechtigten Ausnahmefällen können Sie jedoch über den Schalter "Kippnachweis nicht untersuchen" den Nachweis ausschalten.

Wenn Sie den Schalter "Absolute Höhen verwenden" aktivieren, können Sie die Eingabe aller Tiefen bzw. Höhenangaben in z.B. mNHN vornehmen (Höhenangaben zählen positiv nach oben). Wenn Sie diesen Schalter nicht aktivieren, hat der Wandkopf die Höhe bzw. Tiefe von 0.0 m und alle weiteren Angaben zu Tiefen von Schichten usw. zählen positiv nach unten.

Sollen für Ihr System unterschiedliche Bodenkennwerte auf der aktiven und der passiven Seite angesetzt werden, aktivieren Sie in der obigen Dialogbox den Schalter "Aktive + passive Bodenkennwerte differieren". Sie erhalten dann bei der Eingabe der Bodenkennwerte im Menüeintrag "Editor 1 / Böden" unterschiedliche Eingabespalten für aktive und passive Reibungswinkel und Wichten. Zur besseren Veranschaulichung können Sie über die Bodenart-Legende die Bodenfarben auf der aktiven und passiven Seite unterschiedlich definieren (siehe Menüeintrag “Ansicht / Bodenart-Legende”).

Wenn die Normalkraft eine Druckkraft ist, liegt eine Betonbemessung mit dem Bemessungswert der Normalkraft auf der unsicheren Seite. Sie können daher im Bereich "Betonbemessung" die Bemessung mit der charakteristischen Normalkraft über den entsprechenden Schalter aktivieren.

Wenn Sie über die Dialogbox "Datei / Neu" das Sicherheitskonzept geändert haben, erhalten Sie nach Verlassen der Dialogbox durch Klicken auf "OK" immer die Dialogbox zur Festlegung der Sicherheiten bzw. Teilsicherheiten. Diese Dialogboxen erreichen Sie auch über die Menüeintrage "Editor 1 / Nachweise/Sicherheiten" bzw. "Editor 1 / Nachweise/Teilsicherheiten" . Nachweise und Sicherheiten können Sie jederzeit über die genannten Menüeinträge ändern. die genannten Menüeinträge ändern.
