GGU-CANTILEVER: Menüeintrag "optimieren"

Über diesen Menüeintrag oder Klicken der Funktionstaste [F8] können Sie die Geometrie Ihrer Winkelstützmauer optimieren lassen.

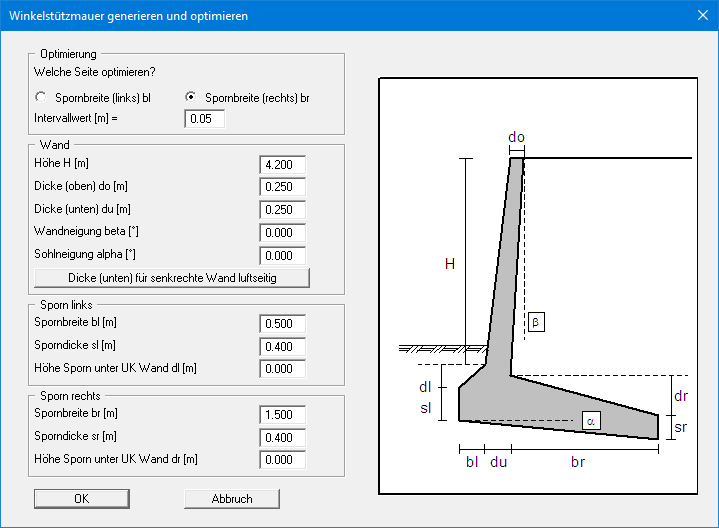

Sie erhalten zunächst die Dialogbox zur Berechnung, in der Sie z.B. die gewünschte Art der Erddruckumlagerung wählen können (siehe Menüeintrag "System / berechnen"). Anschließend öffnet sich die folgende Dialogbox:

Sie sehen die bisherige Geometrie Ihrer Winkelstützmauer und können diese direkt in den Eingabeboxen verändern. Im oberen Bereich können Sie auswählen, ob vom Programm die linke oder rechte Spornseite optimiert werden soll. Dafür geben Sie einen Intervallwert ein.

Nach Abschluss der Optimierung wird in einer Infobox der optimale Wert angezeigt und Sie können entscheiden, ob Sie diese Breite übernehmen möchten. Wenn Sie die Übernahme bestätigen, geht das Programm in der Berechnung weiter und Sie erhalten wieder die Dialogbox zur Einstellung der Stahlbetonbemessung (siehe Menüeintrag “System / bemessen”).
