GGU-CONNECT - Menü "Exportieren"

GGU-ATTERBERG

Ausgewählte Probe in GGU-ATTERBERG öffnen

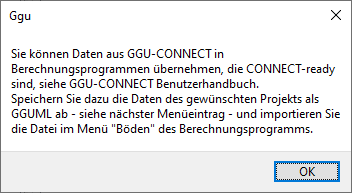

GGU-Berechnungsprogramme

Info


Ausgewählte Projekte in GGUML Datei (*.xml)

Es wird ein Auswahldialog angeboten, mittels dem man eine XML-Datei im Borehole ML-Format speichern kann, die die aktuell ausgewählten Projekte und deren sämtliche Inhalte enthält.

Die Datei folgt dem in ​ beschriebenen Format.

GGUML ist eine Möglichkeit GGU-CONNECT-Inhalte verlustfrei zu sichern und auch eine Möglichkeit für Drittsysteme Inhalte in GGU-CONNECT zu übergeben bzw. aus GGU-CONNECT zu übernehmen.

Siehe ​ für weitere Erläuterungen zu GGUML.

GGU-BORELOG

Ausgewählte Aufschlüsse in GGU-BORELOG öffnen

GGU-CONNECT

Ausgewählte Projekte in GGUML Datei (*.xml)

Es wird ein Auswahldialog angeboten, mittels dem man eine XML-Datei im Borehole ML-Format speichern kann, die die aktuell ausgewählten Projekte und deren sämtliche Inhalte enthält.

Die Datei folgt dem in ​ beschriebenen Format.

GGUML ist eine Möglichkeit GGU-CONNECT-Inhalte verlustfrei zu sichern und auch eine Möglichkeit für Drittsysteme Inhalte in GGU-CONNECT zu übergeben bzw. aus GGU-CONNECT zu übernehmen.

Siehe ​ für weitere Erläuterungen zu GGUML.

Ausgewählte Aufschlüsse in CSV-Datei (*.csv)

Es wird ein Auswahldialog angeboten, mittels dem man eine CSV-Datei im speichern kann, die die aktuell ausgewählten Aufschlüsse in einem einfachen Format zur Weitergabe an bspw. Bohr-Teams enthält.

Das Format entspricht dem Format was auch zum Export nach GGU-KORFIN verwendet wird.

Es ist im Verhältnis zum TXT-Export komplizierter, aber auch mächtiger, da die auf diesem Wege exportierte Datei, modifziert und auch wieder importiert werden kann (TODO: Link). Mittels der IDs kann GGU-CONNECT dann beim Import erkennen, das Inhalte beschrieben werden, die es bereits kennt und kann diese dann verändern, anstatt Kopien anzulegen.

(Warnung) Beim Re-Import muss dann das Projekt ausgewählt werden, zu dem die Aufschlüsse gehören, ansonsten kommt es beim Import zu einem Fehler.

(Info) Dieses Verhalten wird aktuell auf mögliche Verbesserungen hin überprüft DEV-661

GGU-KORFIN

Ausgewähltes Projekt nach GGU-KORFIN (Neues Projekt anlegen)

Es wird ein Auswahldialog angeboten, mittels dem ein Verzeichnis ausgewählt werden kann, in dem ein GGU-KORFIN Projekt initialisiert werden soll mit den Inhalten des aktuell ausgewählten GGU-CONNECT Projekts.

(Warnung) Das Verzeichnis sollte leer sein. Ein Initialisieren in einem nicht-leeren Verzeichnis wird unterbunden.

Ausgewähltes Projekt nach GGU-KORFIN (Projekt aktualisieren, *.GROUND)

Es wird ein Auswahldialog angeboten, mittels dem man eine *.GROUND-Datei speichern kann, die die Inhaltes des aktuell ausgewählten GGU-CONNECT Projektes enthält.

GGU-STRATIG

Ausgewählte Aufschlüsse in GGU-STRATIG öffnen

GGU-WATER

Ausgewählte Proben in GGU-WATER öffnen

Geologie-Standards

Ausgewählte Aufschlüsse in SEP3-Datenbank (*.mdb)

Es wird ein Auswahldialog angeboten, mittels dem man eine Microsoft Access Datei im SEP3 Format speichern kann, die die aktuell ausgewählten Aufschlüsse enthält.

Ausgewählte Aufschlüsse in Borehole ML Datei (*.xml)

Es wird ein Auswahldialog angeboten, mittels dem man eine XML-Datei im Borehole ML-Format speichern kann, die die aktuell ausgewählten Aufschlüsse enthält.

Es wird die Option angeboten die Datei für die Abgabe beim bayrischen Landesamt für Umwelt (LfU) zu erstellen.

Durch Anwahl der Option wird der Inhalt nach den Vorgaben des LfU validiert und Inhalte nach den Vorgaben des LfU befüllt.

Weitere Informationen zu Borehole ML: https://www.bgr.bund.de/Infogeo/DE/Home/BoreholeML/boreholeml_node.html

Weitere Informationen zur Bohrdatenmeldung beim LfU: https://www.lfu.bayern.de/geologie/geoldg/digitale_anzeige/index.htm

Microsoft Excel

Aufschlüsse nach Microsoft Excel exportieren (*.XLSX)

Diese Funktionalität ist ab GGU-CONNECT Version 1.18 verfügbar.

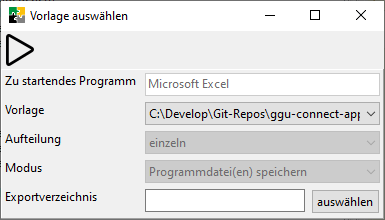

Es wird ein Export-Dialog geöffnet, der es ermöglicht, eine Vorlage auszuwählen und ein Verzeichnis, in dem die zu erzeugenden Excel-Dateien abgelegt werden sollen.


Die Vorlagen sind Excel-Dateien, die von GGU-CONNECT im Verzeichnis gesucht werden,was in Einstellungen > Verbundene Programme > Microsoft Excel > Pfad zum Vorlagen-Ordner eingestellt ist.

In den Excel-Dateien können beliebige GGU-Platzhalter verwendet werden, siehe hier eine Liste aller möglichen Platzhalter: https://manuals.ggu-software.com/ger/ggu-connect-platzhalter

Mit Druck auf den “Ausführen” Button wird für jeden ausgewählten Aufschluss eine Excel-Datei aus der Vorlage und unter Verwendung der Platzhalter erzeugt.

Sonstige

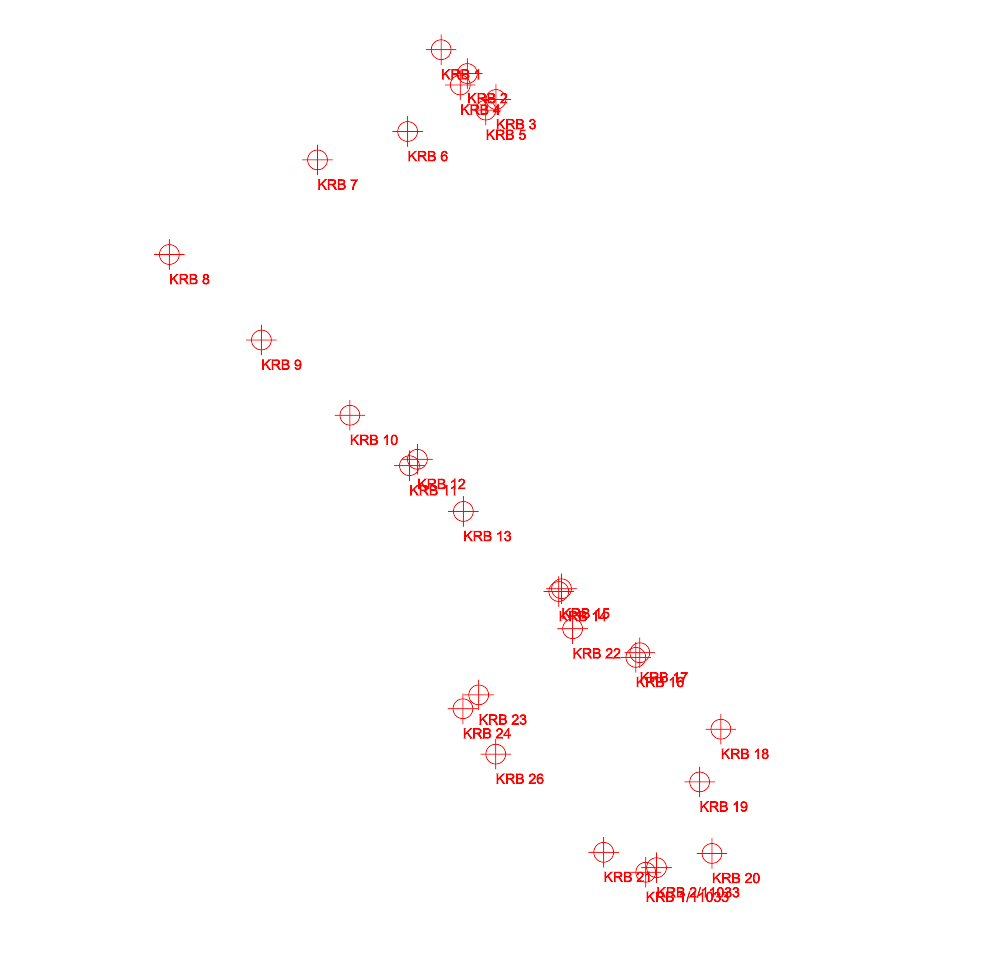

Ausgewählte Aufschlüsse in KML-Datei

Es wird ein Auswahldialog angeboten, mittels dem man eine KML-Datei im speichern kann, die die aktuell ausgewählten Aufschlüsse enthält.

Diese KML-Dateien können insbesondere verwendet werden, um die abgebildetetn Aufschlüsse in Google Earth zu betrachten.

(Warnung) Hinweise zu unterstützten Koordinatensystemen: TODO

Ausgewählte Aufschlüsse in GPS-Textdatei (*.txt)

Es wird ein Auswahldialog angeboten, mittels dem man eine Text-Datei im speichern kann, die die aktuell ausgewählten Aufschlüsse in einem einfachen Format zur Weitergabe an bspw. Bohr-Teams enthält.

Format: Aufschlussname, Rechtswert, Hochwert, Höhe in Metern, EPSG Code des Koordinatensystems

Beispiel:

CODE
KRB 1;599907,3;5795629;68,3;4647
KRB 1/11033;52,294;10,468;82,28;4326
KRB 10;599816,263;5795264,34;72,36;4647
KRB 11;599875,689;5795214,037;72,73;4647
KRB 12;599883,629;5795220,411;72,38;4647
KRB 13;599929,458;5795168,39;73,58;4647
KRB 14;600024,642;5795088,509;75,19;4647
KRB 15;600027,347;5795091,238;75,06;4647
KRB 16;600101,529;5795022,792;76,51;4647
KRB 17;600105,47;5795027,444;76,14;4647
KRB 18;600186,336;5794951,141;78,67;4647
KRB 19;600165,15;5794898,57;80,57;4647

Experimentell: Projekt in AGS-Datei

Hinzugefügt in CONNECT Version 1.16

Generell freuen wir uns bei Funktionen im Experimentell-Status insbesondere über Anregungen und Kritik.

Sie können das aktuell ausgewählte Projekt im AGS-Format (https://www.ags.org.uk/data-format/) exportieren. Dabei werden alle Projektdaten in die entsprechenden Groups strukturiert und formatiert. Diese enthalten

  • GE (allgemeine Projektinformationen)

  • LO (Ortsbezogenen Informationen zu den enthaltenen Aufschlüssen)

  • ISPT (Rammsondierungen)

  • CPT (Drucksondierungen)

  • HOLE (Bohrungen)

  • SG (Schichtbezogene geologische Informationen)

  • ST (Geotechnische Berechnungsschichten und/oder Homogenbereiche)

  • WTR (Grundwasserstände)

  • SM (Proben)

  • RES (Laborergebnisse)

Es wird ein Auswahldialog angeboten, mittels dem man eine AGS-Datei im speichern kann, die die Informationen des aktuell ausgewählten Projekts enthält.

Ein Mapping der Bodenarten in USCS Codes findet in der aktuellen Version noch nicht statt.

In der ST-Group finden sich alle Modelschichten unabhängig von der Zugehörigkeit zu einem Modell.

Bisher wird nur ein vergleichsweise kleiner Informationsumfang außerhalb der Standard-Felder exportiert.

Experimentell: Für ausgewählte Aufschlüsse Leapfrog-kompatible CSV-Dateien als ZIP

hinzugefügt in CONNECT Version 1.17

Generell freuen wir uns bei Funktionen im Experimentell-Status insbesondere über Anregungen und Kritik.

Sie können bzgl. der aktuell ausgewählten Aufschlüsse alle in CONNECT verfügbaren Informationen in ein Leapfrog kompatibles CSV-Format exportieren. Dabei werden sämtliche Projektinformationen als Collar- Point- und/oder Interval-Daten exportiert und die generierten Dateien gezippt.

Die generierten CSV-Dateien könnten bspw. wie folgt aussehen - abhängig von den enthaltenen Modell- und Proben-/Messwert-Informationen:

  • Backfills_intervals.csv

  • Boreholes_collar.csv

  • Consistencies_intervals.csv

  • Erdarbeiten-2CA2EF45-974A-4E3B-A55E-B9E17EE0028C_intervals.csv

  • Groundlayers_intervals.csv

  • GroundwaterLevels_points.csv

  • Pipings_intervals.csv

  • Probingdata_intervals.csv

  • Probingdata_points.csv

  • Samples_Fließgrenze_intervals.csv

  • Samples_Fließgrenze_points.csv

  • Samples_Plastizitätszahl_intervals.csv

  • Samples_Plastizitätszahl_points.csv

Es wird ein Dateiauswahldialog und dann Export-Optionen angeboten, mittels denen man die ZIP-Datei speichern kann, die die Informationen bzgl. der aktuell ausgewählten Aufschlüsse enthält.
