GGU-DOLPHIN: Menüeintrag "Legende p-y-Kurven"

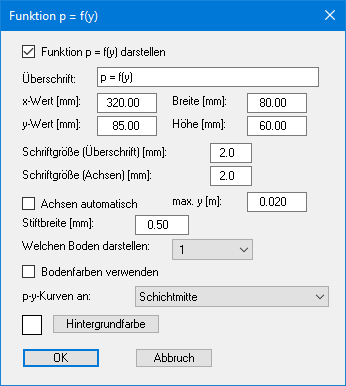

Wenn Sie mit der p-y-Methode arbeiten, kann eine Legende der p-y-Kurven dargestellt werden. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform verändern oder die Legende komplett ausblenden.


Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Breite" und die "Höhe" steuern Sie die Größe der Legende. In einigen Legenden können Sie hier zusätzlich die Schriftgröße der Beschriftung anpassen und/oder eine Hintergrundfarbe festlegen.

Am schnellsten können Sie die Position oder Größe der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen oder die Seiten verschieben.

Die Darstellung der Funktion p = f(y) können Sie bezogen auf den gewählten Boden, Ausrichtung der p-y-Kurven oder Linienfarben Ihren Wünschen entsprechend anpassen.
