GGU-DOLPHIN: Knopf "Ausgabe als Grafik" (Protokoll)

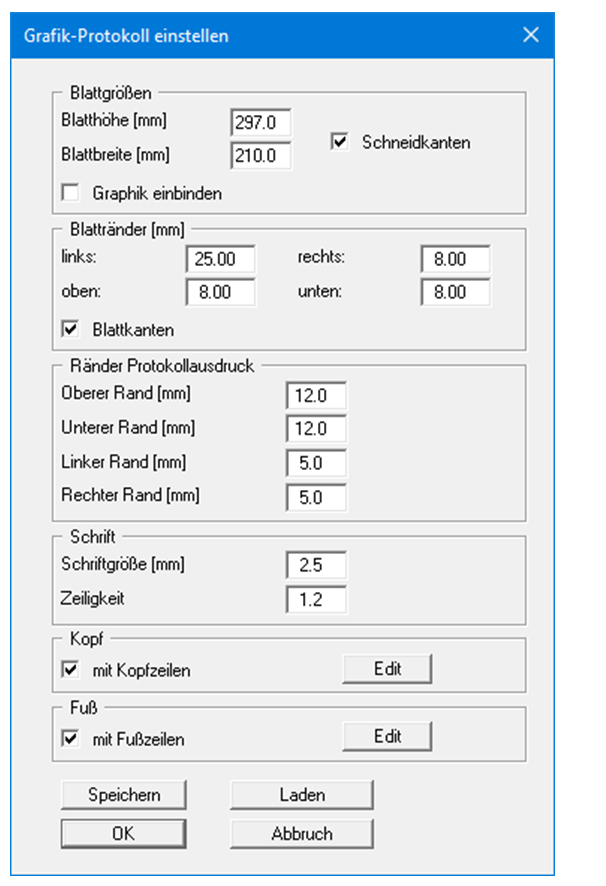

Wenn Sie den Knopf "Ausgabe als Grafik" in der vorherigen Dialogbox ausgewählt haben, erhalten Sie eine weitere Dialogbox, in der Sie Einstellungen zur Darstellung der Ergebnisse treffen können.

Sie können in den verschiedenen Bereichen der Dialogbox Ihr gewünschtes Layout für die Protokollausgabe einstellen. In einigen GGU-Programmen ist zusätzlich der Knopf "Graphik einbinden" vorhanden. Durch Aktivierung des Knopfes wird eine Systemskizze in das Protokoll übernommen.

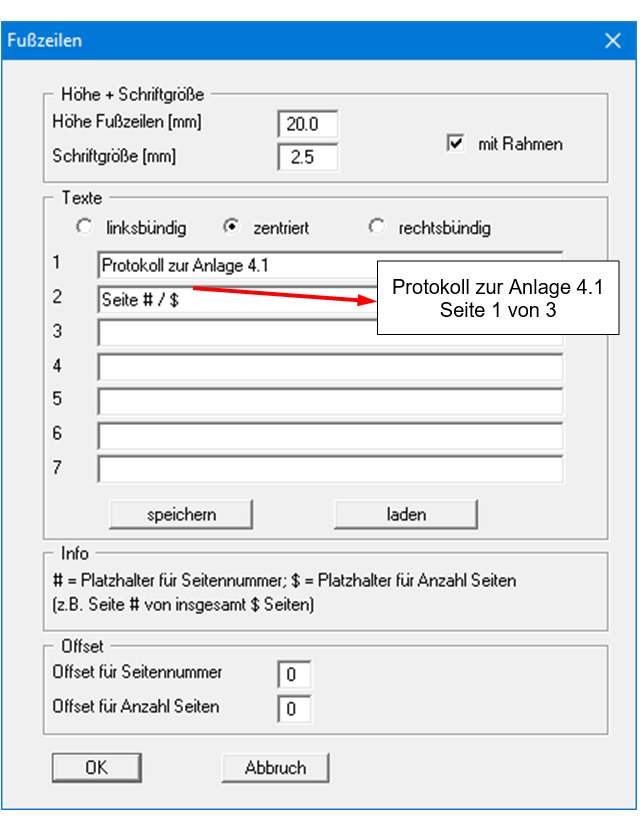

Wenn Sie mit einer Kopf- oder Fußzeile (z.B. für eine Seitennummerierung) arbeiten möchten, aktivieren Sie die entsprechenden Knöpfe "mit Kopfzeilen" und/oder "mit Fußzeilen" und klicken anschließend auf den Knopf "Edit". In einer weiteren Dialogbox können Sie die gewünschten Eingaben durchführen. Sie können Ihre Einstellungen für die grafische Protokolldarstellung in eine Datei "Protokoll.pin_ggu" auf Programmebene speichern, damit sie bei Programmstart geladen werden. Über den Knopf "Laden" können die Protokolleinstellungen auch nachträglich in eine bereits vorhandene Datei, auch eines anderen GGU-Programms, geladen werden.

Sie können hier auch eine automatische Seitennummerierung nutzen, wenn Sie mit den angegebenen Platzhaltern arbeiten. Bestätigen Sie Ihre Eingaben mit "OK".

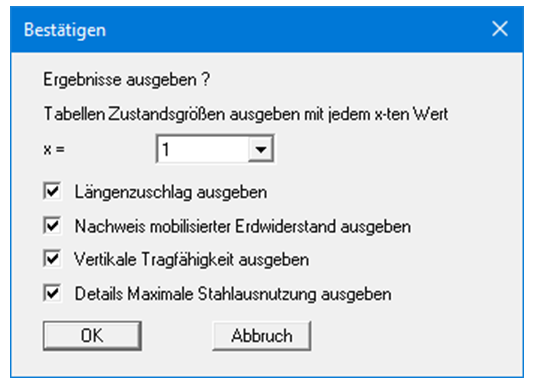

Bei beiden Auswahlmöglichkeiten (als Grafik oder ASCII) erhalten Sie vor der Protokolldarstellung eine weitere Dialogbox, in der Sie festlegen, wie ausführlich die Berechnungsergebnisse ausgegeben werden sollen, nachfolgend für eine Berechnung nach Blum dargestellt:

Um das Protokoll etwas zu verkürzen, können Sie die Anzahl der auszugebenden Werte reduzieren, indem Sie nur jeden x-ten Wert ausgeben lassen.

Neben den Angaben, die generell im Protokoll mit dargestellt werden (z.B. das erforderliche Arbeitsvermögen und ggf. die zugehörige Berechnungsformel), können Sie über die unteren Schalter je nach Berechnungsart die zusätzliche Darstellung ausgewählter Parameter aktivieren.

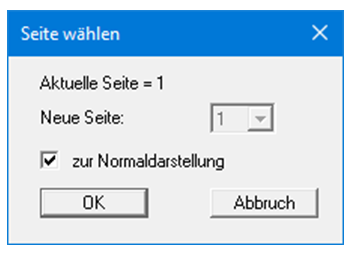

Nach Verlassen der Dialogbox mit "OK" wird das Protokoll seitenweise auf dem Bildschirm dargestellt. Um zwischen den Blättern zu wechseln, benutzen Sie die Pfeil-Symbole  in der Smarticonleiste. Möchten Sie zu einer bestimmten Seite springen oder wieder auf die Normaldarstellung, also Ihrer Grafikdarstellung, zurückgehen, klicken Sie auf das Symbol . Sie erhalten dann die folgende Auswahlbox:
