GGU-DRAWDOWN: Menüeintrag "entlang Absenkungspunkten"

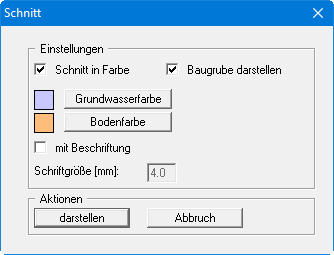

Unter diesem Menüeintrag fassen Sie berechnete Absenkungen zu einem Schnitt zusammen, indem Sie die Absenkungspunkte in der gewünschten Reihenfolge mit der linken Maustaste anklicken. Mit dem Klicken der rechten Maustaste löschen Sie den letzten Punkt aus der Liste. Wenn der Schnitt Ihren Vorstellungen entspricht, drücken Sie die [Return]-Taste. Es erscheint zunächst eine Dialogbox zur Einstellung der Schnittdarstellung:

Bei Aktivierung des Schalters "Schnitt in Farbe" erfolgt eine vollflächige Darstellung der Grundwasser- und Bodenschicht. Die Farben können Sie direkt darunter über die jeweiligen Knöpfe anpassen. Wenn die Baugrube im Schnitt erscheinen soll, aktivieren Sie den entsprechenden Schalter. Im Allgemeinen ergibt sich dadurch eine bessere Visualisierung der Grundwassersituation unterhalb der Baugrube. Nach Klicken auf den Knopf "darstellen" wird der Schnitt auf dem Bildschirm dargestellt. Es wird automatisch eine Lageskizze auf dem Bildschirm dargestellt, die den Systemumriss und den definierten Schnitt zeigt. Diese Schnittführungs-Legende ist voreingestellt aktiviert, kann aber unter dem Menüeintrag “Ansicht / Legende Schnittführung" deaktiviert werden.
