GGU-ENSLIN: Menüeintrag "Einstellungen"

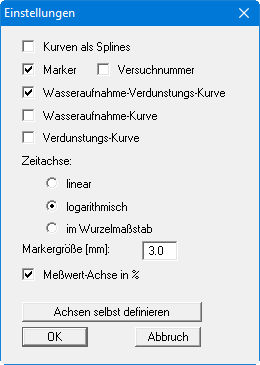

Nach Anwahl dieses Menüeintrags erscheint eine Dialogbox, die die Einstellung der grafischen Darstellung ermöglicht:

Mit dem Schalter "Kurven als Splines" können Sie eine gerundete Form der Messkurven in der grafischen Darstellung erzeugen. Durch Aktivierung des entsprechenden Schalters legen Sie fest, ob an den Messpunkten des Wassergehalts-Diagramms Marker oder Versuchsnummern eingezeichnet werden. Wenn keiner der beiden Schalter angewählt ist, werden die Messwerte nicht markiert. Die Markergröße ist einstellbar.

Wenn Sie den Schalter "Wasseraufnahme-Verdunstungs-Kurve" aktivieren (Standardeinstellung) aktivieren, wird die Differenz aus Wasseraufnahme und Verdunstung in der Grafik dargestellt. Zusätzlich können Sie die Wasseraufnahme-Kurve und/oder die Verdunstungs-Kurve darstellen lassen, indem Sie die entsprechenden Schalter aktivieren.

Die Einteilung der Zeitachse kann "linear", "logarithmisch" oder "im Wurzelmaßstab" erfolgen. Durch Aktivieren des Schalters "Meßwert-Achse in %" kann zwischen einer Darstellung des Wassergehaltes in % oder cm³ umgeschaltet werden.

Bei der grafischen Darstellung des Wassergehalts-Diagramms wählt das Programm automatisch eine sinnvolle Skalierung der Achsen. Wenn Sie den Knopf "Achsen selbst definieren" anwählen, erhalten Sie ein Dialogbox, in der Sie zunächst den Schalter "Nachfolgenden Achsenwert verwenden" aktivieren müssen. Anschließend können Sie den gewünschten Wert für die maximale Zeit und den maximalen Wassergehalt eingeben.
