GGU-FILTER-STABILITY: Menüeintrag “Diagramm" bzw. "Grundmodell"

Auf Ihrem Ausgabeblatt wird im Anschluss an die Berechnung das Ergebnis grafisch im Diagramm des gewählten Verfahrens dargestellt, wenn der Schalter "Diagramm eintragen" aktiviert ist. Beim Verfahren Fugenerosion an Schichtgrenzen erhalten Sie hier den Menüeintrag “Grundmodell", über den Sie die Modelldarstellung aktivieren oder deaktivieren können.

Mit den Werten für "x", "y", "Breite" und "Höhe" definieren und verändern Sie die Lage und Größe des Diagramms auf dem Ausgabeblatt. Die Schriftgröße lässt sich nach Belieben variieren. Am schnellsten können Sie die Position oder Größe des Diagramms verändern, indem Sie die Funktionstaste [F11] drücken und anschließend das Diagramm mit der gedrückten linken Maustaste an die gewünschte Position ziehen oder die Seiten verschieben.

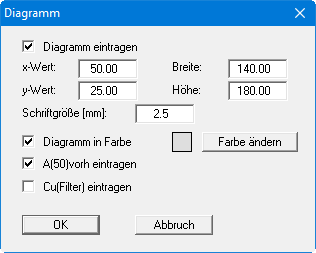

Beim Diagramm nach Cistin/Ziems wird der hinter den Ungleichförmigkeitskurven liegende Bereich mit der unter dem Knopf "Farbe ändern" definierten Farbe hinterlegt, wenn der Schalter "Diagramm mit Farbe" aktiviert ist. Bei der Berechnung der Suffosionssicherheit nach Kenney/Lau und Burenkova oder Anwendung eines der anderen Verfahren aktivieren und ändern Sie darüber die Farbdarstellung der Prüfbereiche. In der oben dargestellten Dialogbox für das Verfahren nach Cistin/Ziems können Sie zusätzlich die Darstellung von "A(50)vorh" und "Cu(Filter)" aktivieren.

Die Farben für die bei den verschiedenen Verfahren dargestellten (Grenz-)Kurven und für die Linien des Berechnungsergebnisses stellen Sie im Menüeintrag “Ansicht / Stifte" ein. Beim Verfahren Fugenerosion an Schichtgrenzen können Sie dort die Farben des Grundmodells verändern.
