GGU-GEO-GRAPH: Menüeintrag "Kreise"

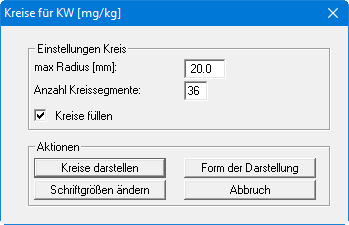

Mit diesem Menüeintrag können Sie lageorientierte Kreisgrafiken erzeugen. Die Größe der Kreise wird in Abhängigkeit vom der Größe des Messwertes dargestellt. In der ersten Dialogbox kennzeichnen Sie den Messwert, der als Kreisgrafik dargestellt werden soll. Danach erscheint folgende Dialogbox:

Neben dem maximalen Radius der Kreise geben Sie noch die Anzahl der Kreissegmente vor. Wenn Sie bei Anzahl Kreissegmente eine "3" vorgeben, erhalten Sie Dreiecke anstatt Kreise.

Über den Knopf "Form der Darstellung" können Sie analog zu den Erläuterungen unter Menüeintrag "Graphik / Isolinien (normal)" Abschnitt Knopf "Form der Darstellung" die Einstellungen für die Kreisdarstellung ändern. In der Dialogbox für die Einstellungen können Sie eine Überschrift eingeben, die bei der Darstellung der Allgemeinen Legende als Überschrift übernommen wird (siehe Menüeintrag “Ansicht / Allgemeine Legende”).

Nach Verlassen der Dialogbox über den Knopf "Kreise darstellen" werden die Kreisdiagramme auf dem Bildschirm dargestellt. Die Farbfüllung des Kreises ist über die Wertefarbe des ausgewählten Messwertes definiert, Änderungen können Sie über den Menüeintrag "Bearbeiten / Wertefarben" vornehmen.
