GGU-LOI: Menüeintrag "Tabellentexte + Zuordnungen"

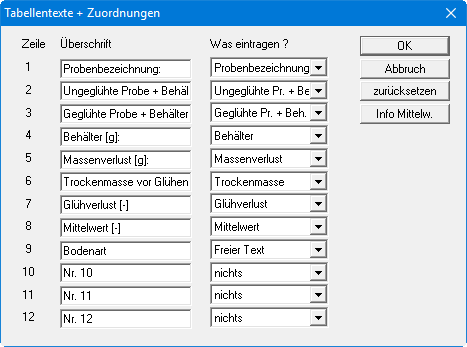

Sie erhalten eine Dialogbox, in der Sie einstellen können, welche Parameter und Kennwerte in der Ergebnistabelle dargestellt werden sollen. Sie haben die Möglichkeit, maximal 12 Zeilen darstellen zu lassen. Die Reihenfolge entspricht der Nummerierung in der folgenden Dialogbox:

Unter "Überschrift" geben Sie per Hand den Text ein, der später als Beschriftung eingetragen wird. Unter "Was eintragen ?" können Sie nach Klicken auf den Pfeil aus dem aufklappenden Pulldown-Menü die eingegebenen oder vom Programm ermittelten Werte oder Texte den Zeilen der Ergebnistabelle zuordnen. Zeilen mit der Zuordnung "nichts" werden nicht dargestellt.

Wenn Sie Informationen in die Ergebnistabelle schreiben möchten, die Sie nicht als Vorgabe in der Zuordnungsliste finden, können Sie dort "Freier Text" auswählen. In der Eingabebox für die Versuchsdaten erscheint dann diese neue Eingabezeile mit der von Ihnen eingetragenen Beschriftung.

Mit "zurücksetzen" setzen Sie Beschriftung und Zuordnung der Ergebnistabelle auf die Grundeinstellung zurück. Wenn Sie nachträglich die Sprache auf Englisch umgestellt haben, erhalten Sie damit die programminternen Übersetzungen.

Die Darstellung des Glühverlustes und des Mittelwertes erfolgt in [%] oder dimensionslos, je nachdem, was Sie im Menüeintrag "Bearbeiten / einstellen" aktiviert haben (siehe Abschnitt 5.2.1). Achtung: Die Dimensionsangabe in der Beschriftung (linke Spalte) müssen Sie händisch anpassen! Der Knopf "Info Mittelw." ruft eine Infobox auf, die Ihnen die Besonderheiten der "Mittelwert"-Zeile erklärt.
