GGU-SLICE: Menüeintrag Legende Bodenkennwerte

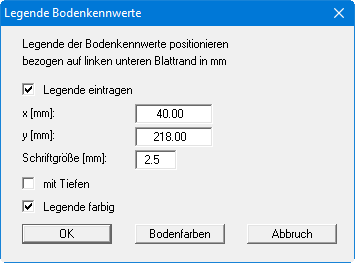

Auf dem Ausgabeblatt wird eine Legende mit den Bodenkennwerten der im System vorhandenen Bodenschichten und den zugehörigen Bodenkennwerten dargestellt, wenn der Schalter "Legende eintragen" aktiviert ist.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" steuern Sie die Größe der Legende. Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

• "mit Tiefen"
  Die eingegebenen Tiefen Ihrer Bodenschichten werden in der Legende mit dargestellt.

• "Legende farbig"
  In der Legende werden die Böden mit den Farben dargestellt, die Sie unter dem Knopf "Bodenfarben" individuell einstellen können. Bei ausgeschalteter Funktion wird die Bodennummer eingetragen.

• "Bodenfarben"
  Sie erhalten eine Dialogbox, in der Sie Ihre gewünschten Einstellungen vornehmen können. Sie können hier jedem Boden nach Klicken auf den Knopf mit der gewünschten Nummer eine neue Farbe zuweisen oder über "Bodenfarben / umordnen" die Farben neu zuordnen. Ihre Farbeinstellungen können Sie unter "Bodenfarben / speichern" in eine Datei sichern und diese über den Knopf "Bodenfarben / laden" auch für andere Systeme wieder verwenden. Im unteren Bereich können Sie die Farbeinstellungen z.B. als benutzerdefinierte Farben in die Windows-Farb-Box übernehmen oder umgekehrt. Über den Knopf "Info" erhalten Sie dazu weitere Erläuterungen.
