GGU-SLICE: Menüeintrag Legende System

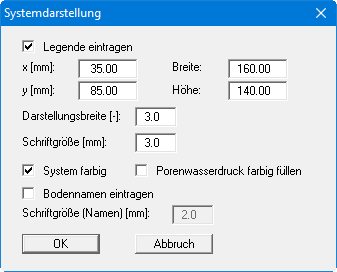

Über die folgende Dialogbox beeinflussen Sie die Darstellung Ihres Böschungssystems und der darin enthaltenen Berechnungsergebnisse.

Die Darstellung wird über den Schalter "Legende eintragen" aktiviert und erfolgt mit den Koordinaten, die Sie unter "x", "y", "Breite" und "Höhe" vorgeben können. Über den Faktor für die "Darstellungsbreite" sowie die "Schriftgröße" können Sie die Art der Darstellung weiter variieren. Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

Bei Aktivierung des Schalters "System farbig" erfolgt die Darstellung mit den unter "Ansicht / Stifte + Farben" bzw. bei Mehrschichtsystemen unter "Formblatt / Legende Bodenkennwerte" eingestellten Bodenfarben. Wenn Sie den Schalter "Porenwasserdruck farbig füllen" ebenfalls aktivieren, erfolgt eine flächige Farbfüllung zwischen Porenwasserdrucklinie und gewählter Gleitfuge. Die Farbgebung können Sie unter "Ansicht / Stifte + Farben" verändern.

Bei Mehrschichtsystemen werden bei Aktivierung des Schalters "Bodennamen eintragen" die eingegebenen Böden mit ihrem jeweiligen Namen beschriftet. Dabei kann für die Bodennamen eine andere Schriftgröße eingegeben werden als für die restliche Beschriftung. Bei einer Druckschlagberechnung gibt es einen zusätzlichen Schalter "Krafteck mit Werten", den Sie aktivieren können.
