GGU-STABILITY: Menüeintrag "logarithmische Spirale"

Wenn Sie im Menüeintrag "Editor 1 / System einstellen" den Schalter "Grundbruch" aktiviert haben, können Sie für das Streifenfundament polygonale Gleitflächen erzeugen, die gemäß DIN 4017 im Mittelbereich aus einer logarithmische Spirale bestehen, an deren Endpunkten sich Geraden anschließen.

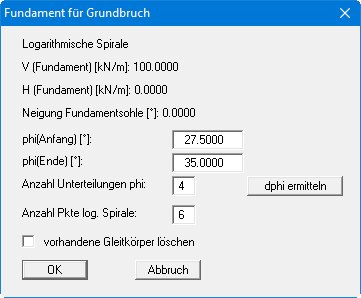

Sie definieren zunächst zwei Reibungswinkel und eine Anzahl von Unterteilungen. Der Knopf "dphi ermitteln" ermöglicht die Bestimmung des Zuwachses der Reibungswinkel, der sich aus den drei Werten ergibt.

Mit "Anzahl Pkte log. Spirale" legen Sie die Anzahl der Aufpunkte fest, mit der die logarithmische Spirale erzeugt wird. Nach der Bestätigung mit "OK" werden die polygonalen Gleitflächen gemäß Ihren Einstellungen erzeugt. Sie können anschließend diese polygonalen Gleitflächen berechnen.
