GGU-TIME-GRAPH: Menüeintrag "einstellen"

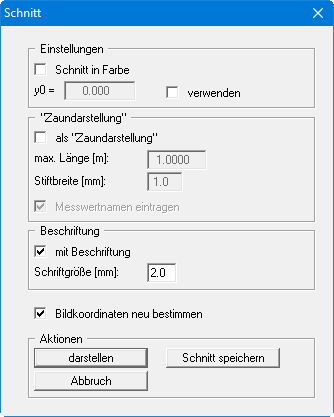

Für die grafische Darstellung der Ganglinien im Schnitt erhalten Sie die folgende Dialogbox:

Im Bereich "Einstellungen" können Sie eine vollflächige Darstellung des Messwertes durch
Aktivierung des Schalters "Schnitt in Farbe" erreichen. Es werden die unter dem Menüeintrag "Schnitt / Stifte (Schnitt)" eingestellten Farben und Strichelungen verwendet.

Des Weiteren können Sie durch Vorgabe eines Nullwertes für die y-Achse ("y0") den Schnittpunkt der x-Achse mit der y-Achse festlegen. In diesem Fall muss der Schalter "verwenden" aktiviert werden. Verzichten Sie auf diese Option, so schneidet die x-Achse die y-Achse beim kleinsten auftretenden y-Wert. Die Verwendung eines festen Wertes "y0" ist z.B. sinnvoll, wenn Sie für eine Schnittführung mehrere Schnitte mit verschiedenen Messwerten darstellen möchten. Sie erhalten dann immer die gleiche Null-Linie.

Sie können Ihre Messwerte im Schnitt auch als Zaun darstellen lassen.

Im Bereich "Beschriftung" stellen Sie die automatische Schnitt-Beschriftung ein. Bei Aktivierung fügt das Programm unterhalb des Schnittes eine Beschriftungstabelle mit den ausgewählten Messwerten an den als Station vermaßten Punkten ein. Die Schriftgröße der Beschriftung können Sie Ihren Vorstellungen entsprechend ändern.

Wenn Sie den Schalter "Bildkoordinaten neu bestimmen" aktiviert haben, berechnet das Programm jedes Mal die optimalen Bildkoordinaten. Wenn Sie einen Schnitt mit festen Koordinaten und immer dem gleichen Maßstab haben möchten, den Sie vielleicht auch als Schnitt für langfristige Beobachtungen abspeichern, sollten Sie diesen Schalter deaktivieren. Die manuelle Änderung der Koordinaten nehmen Sie unter dem Menüeintrag "Blatt / (Koordinaten) von Hand" vor.

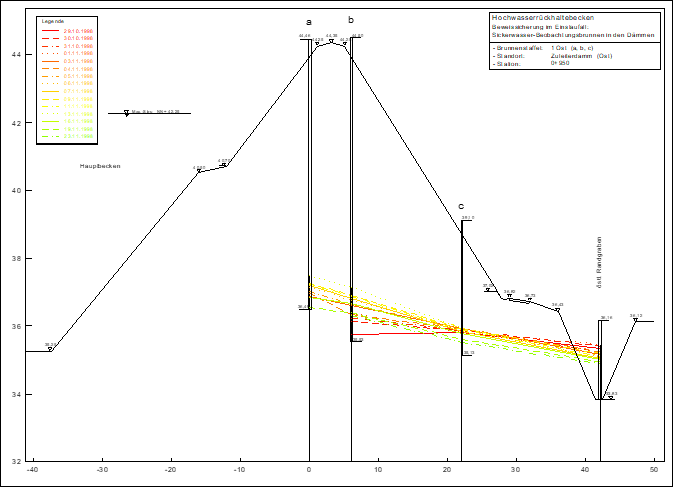

Im Bereich "Aktionen" kann der aktuelle Schnitt über den Knopf "Schnitt speichern" in eine Datei gespeichert werden. Dabei werden die eingestellten Koordinaten, Maßstäbe und alle Mini-CAD-Elemente, die im aktuellen Schnitt dargestellt sind, mit in die Datei abgespeichert. Dies können Sie nutzen, um z.B. einmalig die Schnittführung für ein spezielles Dammprofil festzulegen, für das Sie später langfristig die Sickerlinien beobachten und darstellen können, wie die folgende Abbildung verdeutlicht.

Nach Klicken auf den Knopf "darstellen" wird der Schnitt auf dem Bildschirm dargestellt. Des Weiteren erscheinen automatisch eine Legende mit der Zuordnung des Datums zur verwendeten Linie und eine Lageskizze, die den Systemumriss und den definierten Schnitt zeigt. Diese Legenden (Datum und Schnittführung) sind voreingestellt aktiviert, können aber über die Menüeinträge "Ansicht / Legende Schnittführung" und "Ansicht / Legende Datum" deaktiviert werden
