GGU-TIME-GRAPH: Menüeintrag "Legende Ganglinien"

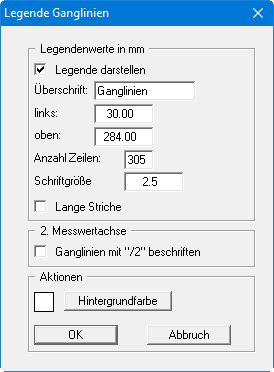

Bei der Darstellung von Ganglinien kann eine erläuternde Legende mit der Zuordnung der Linien und Marker zu den Ganglinien der ausgewählten Messwerte eingeblendet werden. Sie können Position und Aussehen der Legende verändern, wenn Sie in der Dialogbox dieses Menüeintrags den Schalter "Legende darstellen" aktivieren.

Sie können für die Legende eine beliebige Überschrift eingeben. Mit den Werten für "links" und "oben" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" und die "Anzahl Zeilen" steuern Sie die Größe der Legende, gegebenenfalls erfolgt eine mehrspaltige Darstellung.

Am schnellsten können Sie die Lage der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

Haben Sie für Ihre Messpunkte eine Darstellung auf 2 Messwertachsen definiert, aktivieren Sie den Schalter "Ganglinien mit "/2" beschriften". In der Legende werden dadurch alle Messpunkte des 2. Diagramms entsprechend gekennzeichnet.

Die Legende kann farbig hinterlegt werden, die Farbe können Sie über den Knopf "Hintergrundfarbe" ändern.
