GGU-UNIAXIAL: Menüeintrag "Einstellungen"

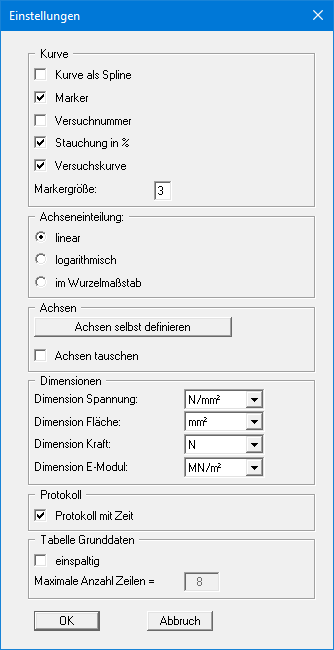

Nach Anwahl dieses Menüeintrags erscheint eine Dialogbox, die Ihnen die Einstellung der grafischen Darstellung ermöglicht:

Durch Aktivierung des entsprechenden Schalters legen Sie fest, ob an den Messpunkten Marker oder Versuchsnummern eingezeichnet werden. Die Markergröße bzw. Schriftgröße der Versuchsnummern ist einstellbar. Wenn keiner der beiden Schalter angewählt ist, werden die Messwerte nicht markiert.

Aktivieren Sie den Schalter "Versuchskurve", um eine Kurvendarstellung zu erhalten. Die Kurve kann als Spline, die Stauchung wahlweise in [mm] oder in [%] dargestellt werden.

Für die Darstellung der Einaxialen Druckspannung können Sie zwischen einer linearen, logarithmischen oder Achseinteilung im Wurzelmaßstab wählen.

Bei der Darstellung der Druck-Stauchung-Kurve wählt das Programm automatisch eine sinnvolle Skalierung der Achsen. Wenn Sie den Knopf "Achsen selbst definieren" anwählen, erhalten Sie ein Dialogbox, in der Sie zunächst den Schalter "Nachfolgenden Achsenwert verwenden" aktivieren müssen. Anschließend können Sie die gewünschten Werte für die maximale Druckspannung und die maximale Stauchung eingeben. Sie können die x- und y-Achse andersherum darstellen, wenn Sie den Schalter "Achsen tauschen" aktivieren.

Im nächsten Bereich können Sie die Dimensionen für Spannung, Fläche, Kraft und E-Modul auswählen. Darunter können Sie die Darstellung des Protokolls mit der Zeit aktivieren und die Tabelle der Grunddaten, die auf der Diagrammseite dargestellt wird, beeinflussen.
