GGU-UPLIFT: Menüeintrag "Systemdarstellung"

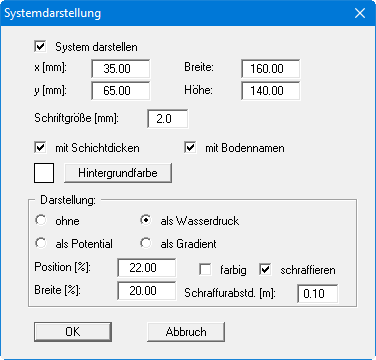

Wenn der Schalter "System darstellen" in der folgenden Dialogbox aktiviert ist, erhalten Sie eine Darstellung Ihres Grundwassersystems und der darin enthaltenen Berechnungsergebnisse. Dabei geben Sie im oberen Bereich die Einstellungen für das generelle System vor und im unteren Bereich beeinflussen Sie die Darstellung Ihrer Berechnungsergebnisse. Wenn Sie das Verfahren nach Aulbach/Ziegler aktiviert haben, stehen Ihnen nur die oberen Einstellungen zur Verfügung.

Die Darstellung erfolgt mit den Koordinaten, die Sie unter "x", "y", "Breite" und "Höhe" vorgeben können. Die "Schriftgröße" der Beschriftung geben Sie ebenfalls vor. Der Hintergrund der Legende kann farbig angelegt werden.Am schnellsten können Sie die Position der Systemdarstellung verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

• "mit Schichtdicken"
  Die Schichtmächtigkeiten werden mit Maßketten dargestellt.

• "mit Bodennamen"
  Die eingegebenen Böden werden mit ihrem jeweiligen Namen beschriftet.

• Darstellung: "ohne", "als Wasserdruck", "als Potential", "als Gradient"
  Das Ergebnis der Grundwasserberechnung wird in der von Ihnen ausgewählten Form dargestellt.

• "Position", "Breite"
  Sie geben Position und Breite der Ergebnisdarstellung in Prozentwerten vor, damit auch bei einer geänderten Gesamtbreite der Systemdarstellung die Ergebnisdarstellung stets an der gleichen Position innerhalb des Systems und in der gleichen prozentualen Breite dargestellt wird.

• "farbig", "schraffieren"
  Die Ergebnisdarstellung kann farbig mit der unter Menüeintrag “Ansicht / Stifte + Farben" für "Wasserdruck" eingestellten Farbe und/oder schraffiert dargestellt werden, wobei der Schraffurabstand im darunterliegenden Eingabefeld festgelegt wird.
