GU-SETTLE: Dreiecksfundamente Menüeintrag "Isolinien"

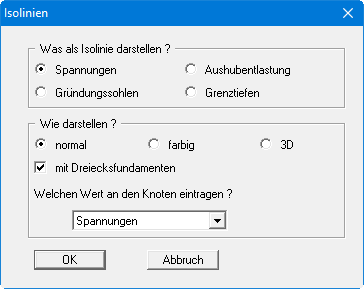

Analog zum Menüeintrag "Fundamente / Isolinien Spannung" kann der Spannungsverlauf in den Dreiecksfundamenten mit Hilfe dieses Menüeintrages als farbiger Isolinienplan dargestellt werden. Sie erhalten die folgende Dialogbox:

Neben den Spannungen können Sie auch die Aushubentlastung, die Gründungssohlen oder die Grenztiefen als Isolinien darstellen lassen. Für die Darstellung können Sie zwischen normaler Liniendarstellung, farbiger oder 3D-Darstellung wählen. Wenn Sie den Schalter "mit Dreiecksfundamenten" aktivieren, wird das Fundamentnetz mit dargestellt. An den Fundamentknoten werden die Werte eingetragen, die Sie in der Auswahlbox eingestellt haben.

Einzelheiten zur Darstellung von Isolinien (normal, farbig, 3D) finden Sie im Menüeintrag "Auswertung / Isolinien Setzungen" in den jeweiligen Unterverzeichnissen.
