GGU-DOLPHIN: Menüeintrag "bemessen"

Wenn dies nicht bereits im Rahmen der Berechnung erfolgt ist, können Sie im Nachgang über diesen Menüeintrag die Stahlbemessung durchführen. Bei Verwendung eines ausgewählten Profils können Sie ggf. auch ein optimales Profil vom Programm suchen lassen:

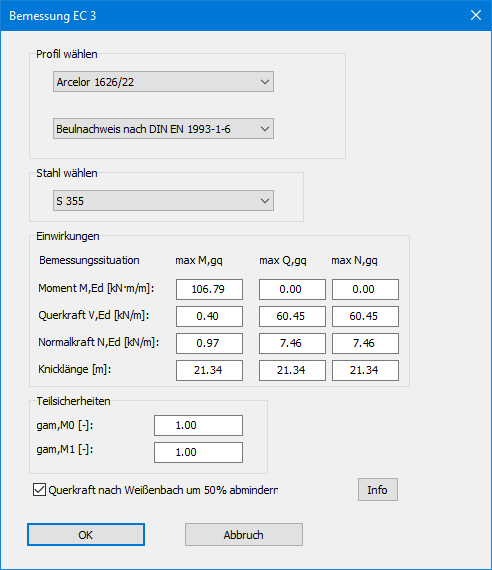

Wenn Sie die untere Option bestätigen, erhalten Sie folgende Dialogbox, in der Sie die gewünschten Einstellungen treffen, aber ggf. auch ein anderes Profil auswählen können:

Nach der Bemessung werden Sie in einer Infobox über die Ergebnisse der Nachweisführung informiert und erhalten die wesentlichen Angaben, die der Bemessung zugrunde lagen. Nach Verlassen der Infobox werden die Bemessungsergebnisse grafisch im System sowie in der Bemessungs-Legende dargestellt.

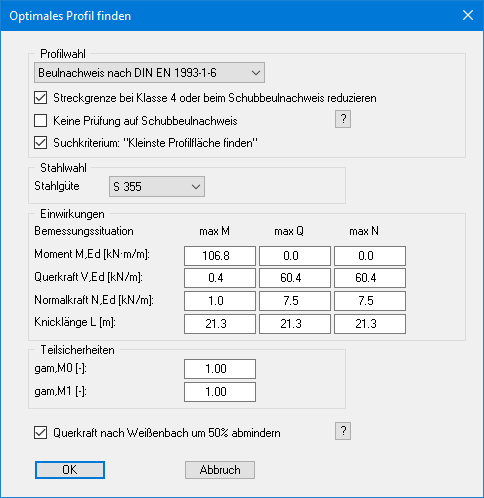

Wenn Sie die Option "Optimales Profil finden" gewählt hatten, erhalten Sie folgende Dialogbox, in der Sie Ihre Einstellungen für die Suche treffen:

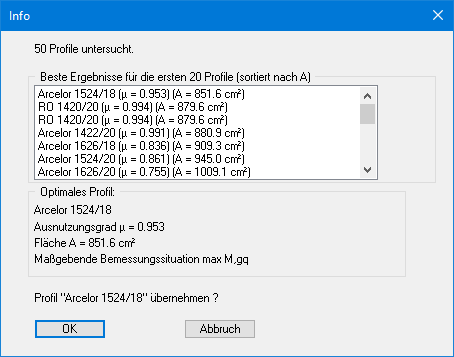

Im Anschluss erhalten Sie eine Info zum optimalen Profil und können dieses, wenn gewünscht, übernehmen:

Nach Übernahme des Profils werden die Bemessungsergebnisse zunächst in Infoboxen angezeigt und anschließend grafisch im System sowie in der Bemessungs-Legende dargestellt. Bei einer Änderung des Profils sollten Sie Ihr System mit dem neuen Profil nochmals berechnen lassen.

Beiwert kf bei Bohrpfahlwänden

Nach DIN EN 1992-1-1, 2.4.2.5 (2) ist der Teilsicherheitsbeiwert γc bei Ortbeton-Bohrpfählen gegebenenfalls mit einem Beiwert kf zu multiplizieren. Das Programm setzt kf = 1,0 an. Das entspricht der deutschen Regelung nach DIN EN 1992-1-1/NA (siehe auch EAB) für Bohrpfähle, die nach DIN EN 1536 hergestellt werden. Ist nach dem maßgebenden Nationalen Anhang ein kf > 1,0 anzusetzen, geben Sie in der Bemessungs-Dialogbox unter "Teilsicherheiten Materialien" für "γ (Beton)" den Wert γc · kf ein, z. B. 1,65 für γc = 1,50 und kf = 1,1.
