GGU-2D-SSFLOW: Menüeintrag "Legende Funktion kr = f(u)"

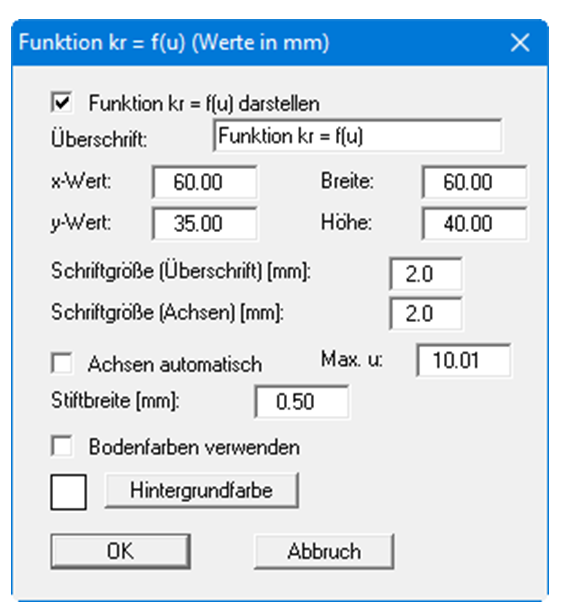

Wenn Sie in der Dialogbox dieses Menüeintrages den Schalter "Funktion kr = f(u) darstellen" aktivieren, wird in einer Legende auf dem Bildschirm die Funktion als Grafik dargestellt. In der Dialogbox können Sie die Darstellung entsprechend Ihren Vorstellungen verändern.

Mit den Werten für "x", "y", "Breite" und "Höhe" definieren und verändern Sie die Lage und Größe der Legende auf dem Ausgabeblatt. Wenn Sie die Schriftgrößen verändern, sollten Sie immer auch die Breite und Höhe entsprechend vergrößern, da die eigentliche Funktionsgrafik sonst immer kleiner im definierten Legendenrahmen dargestellt wird.

Wenn Sie den Knopf "Achsen automatisch" aktivieren, wählt das Programm eine Darstellung über alle eingegebenen Werte u. Wenn der Knopf deaktiviert ist, können Sie die x-Achsen-Darstellung auf einen von Ihnen festgelegten Wert "Max. u" begrenzen.

Sie erhalten eine farbliche Unterscheidung der einzelnen Kurven, wenn der Knopf "Bodenfarben verwenden" aktiviert ist. Sind jedoch die Kurvenwerte für alle Böden gleich, wird die Funktions-Kurve automatisch in Schwarz gezeichnet und ein entsprechender Hinweis unter die Grafik geschrieben.
