GGU-3D-SSFLOW: Menüeintrag "Interpolationsnetz"

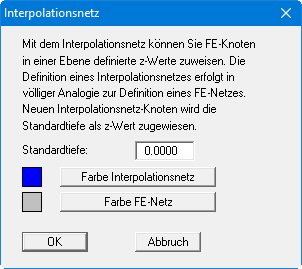

Grundsätzlich kann mit den vorangegangenen Menüeinträgen die vollständige Definition der z-Werte vorgenommen werden. Eine weitere Erleichterung bei der Definition bietet sich mit dem Interpolationsnetz an. Dieses Interpolationsnetz besteht, ähnlich wie das FE-Netz, aus Knoten und Dreiecken. An den Knoten können Sie bestimmte z-Werte vorgeben. Nach der Definition eines Interpolationsnetzes können Sie dem FE-Netz der von Ihnen ausgewählten Ebene diese z-Werte als Tiefen zuweisen. Die Zuweisung erfolgt durch lineare Interpolation. Das Interpolationsnetz sollte (muss aber nicht) das FE-Netz vollständig überdecken. Es kann im einfachsten Fall aus nur einem Dreieck bestehen.

Zur besseren Übersicht der Bildschirmdarstellung können Sie unterschiedliche Farben für das Interpolationsnetz und das FE-Netz einstellen.
