GGU-DOLPHIN: Menüeintrag "bemessen"

Wenn dies nicht bereits im Rahmen der Berechnung erfolgt ist, können Sie im Nachgang über diesen Menüeintrag die Stahlbemessung durchführen. Bei Verwendung eines ausgewählten Profils können Sie ggf. auch ein optimales Profil vom Programm suchen lassen:

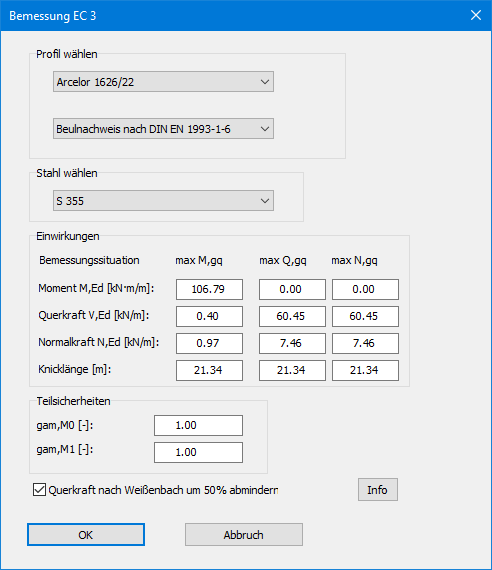

Wenn Sie die untere Option bestätigen, erhalten Sie folgende Dialogbox, in der Sie die gewünschten Einstellungen treffen, aber ggf. auch ein anderes Profil auswählen können:


Nach der Bemessung werden Sie in einer Infobox über die Ergebnisse der Nachweisführung informiert und erhalten die wesentlichen Angaben, die der Bemessung zugrunde lagen. Nach Verlassen der Infobox werden die Bemessungsergebnisse grafisch im System sowie in der Bemessungs-Legende dargestellt.

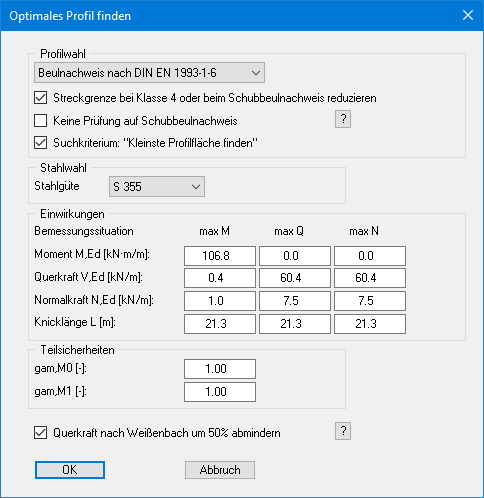

Wenn Sie die Option "Optimales Profil finden" gewählt hatten, erhalten Sie folgende Dialogbox, in der Sie Ihre Einstellungen für die Suche treffen:

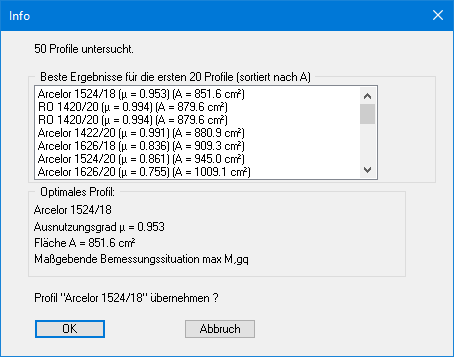

Im Anschluss erhalten Sie eine Info zum optimalen Profil und können dieses, wenn gewünscht, übernehmen:


Nach Übernahme des Profils werden die Bemessungsergebnisse zunächst in Infoboxen angezeigt und anschließend grafisch im System sowie in der Bemessungs-Legende dargestellt. Bei einer Änderung des Profils sollten Sie Ihr System mit dem neuen Profil nochmals berechnen lassen.
