GGU-DOLPHIN: Menüeintrag "Längenzuschlag" (Auswerten)

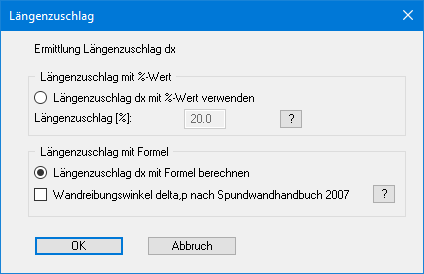

Unter diesem Menüeintrag können Sie die Form der Berechnung des Längenzuschlags einstellen.
Bei Dalben ist ein Längenzuschlag zur theoretisch ermittelten Einbindetiefe erforderlich. Nach EAB kann dieser Zuschlag mit 20 % der theoretisch ermittelten Einbindetiefe berechnet werden. Alternativ kann der Längenzuschlag Δx auch nach EAU berechnet werden:
Δx ≥ Ch / ephC
Ch = Ersatzkraft nach Blum (horizontaler Anteil)
ephC = Erdwiderstandsspannung im theoretischen Fußpunkt TF
Es gibt unterschiedliche Auffassungen hinsichtlich des Ansatzes des Wandreibungswinkels der Ersatzkraft nach Blum. Wenn Sie den Schalter "Wandreibungswinkel delta,p nach Spundwandhandbuch 2007" aktivieren, wird mit dem Wert des Erdwiderstands gerechnet. Ansonsten wird der Wert im Menüeintrag "Editor 1 / Nachweis Summe V" verwendet.
