GGU-DRAWDOWN: Beispielsystem

Da das Lesen von Handbüchern aus eigener Erfahrung lästig ist, folgt eine Kurzbeschreibung der wesentlichen Programmfunktionen anhand eines Beispiels. Sie sind nach dem Studium dieses Abschnitts nach kurzer Zeit in der Lage, eine Mehrbrunnenanlage zu berechnen. Feinheiten des Programms können Sie dann den weiteren Kapiteln entnehmen.

Berechnet werden soll eine Baugrube mit folgenden Abmessungen:

• Länge = 71 m

• Breite = 33,5 m

• Abstand der Brunnen vom Baugrubenrand = 2,0 m

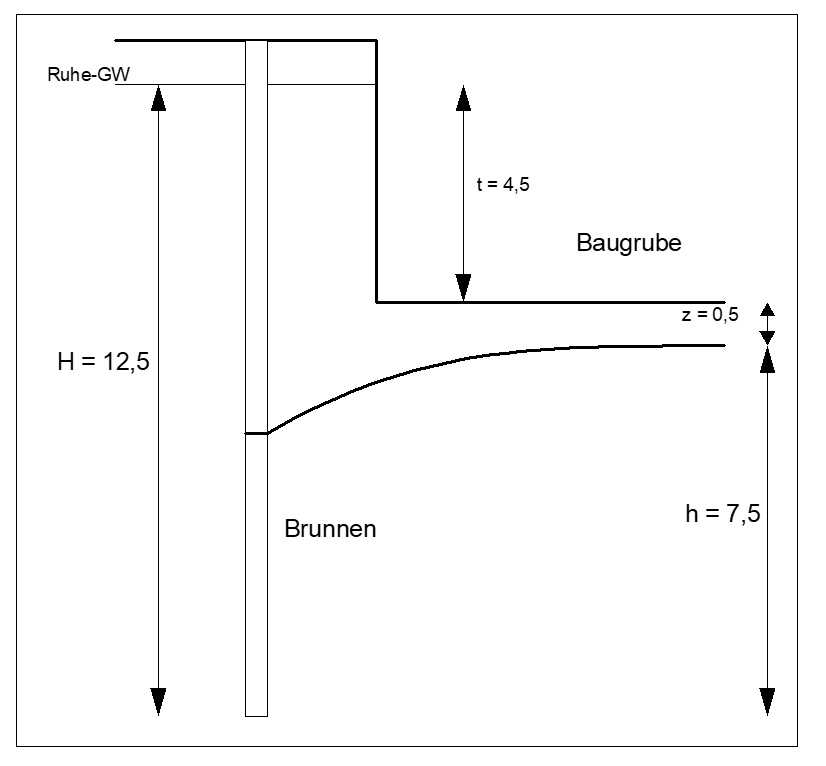

Die Brunnen sollen einen Radius von 0,3 m besitzen. Der k-Wert beträgt 5 · 10^-4 m/s. Die weiteren Systemwerte entnehmen Sie bitte der Abbildung.
