GGU-DRAWDOWN: Schnittführung festlegen

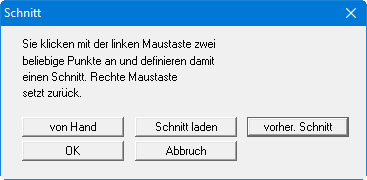

Nach Anwahl dieses Menüeintrages erhalten Sie eine Dialogbox mit einer Erläuterung zur Vorgehensweise bei der Schnittfestlegung:

Die Schnittführung ist bei dieser Darstellung nicht an bereits berechnete Absenkungspunkte gebunden, sondern wird durch einen Anfangs- und einen Endpunkt definiert. Mit dem Knopf "von Hand" können Sie den Anfangs- und Endpunkt auch über Zahlenwerte festlegen, ohne die Maus zu benutzen. Falls Sie vorher einen Schnitt abgespeichert haben, können Sie ihn mit "Schnitt laden" wieder aufrufen. Der Knopf "vorher. Schnitt" ist nur vorhanden, wenn bereits ein Schnitt definiert worden ist, und ruft den direkt davor festgelegten Schnitt wieder auf.

Wenn Sie "OK" wählen, definieren Sie einen neuen Schnitt, indem Sie den Anfangs- und Endpunkt an einer beliebigen Stelle mit der Maus anklicken. Nach Festlegung des Endpunktes erscheint eine Dialogbox, in der Sie die Anzahl der Unterteilungen eingeben. Durch die Anzahl der Unterteilungen legen Sie fest, wie viele Absenkungspunkte berechnet werden sollen. Je mehr Absenkungspunkte Sie angeben, umso aufwändiger wird die Berechnung des Schnittes, gleichzeitig wird jedoch die Auflösung - bei einer ausreichenden Zahl von Punkten - erhöht.
