GGU-ELASTIC: Menüeintrag "entspitzen"

Bei der Delauney-Triangulation wird ein Dreiecksnetz erzeugt, das alle Knoten umhüllt. Dadurch können Dreieckselemente entstehen, die im Außenbereich sehr spitzwinklig sind. Sie können entsprechende Dreiecke durch diesen Menüeintrag aus dem FE-Netz entfernen.

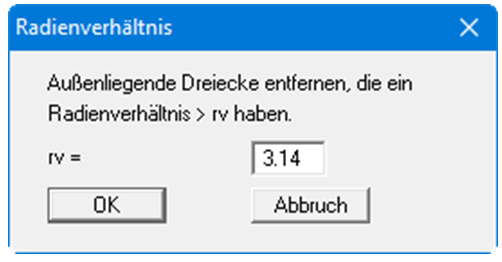

Das Programm berechnet zunächst das maximale Radienverhältnis des ungünstigsten Dreiecks und zeigt Ihnen die Werte in einer Infobox an. Danach erhalten Sie eine Dialogbox, in der Sie das Radienverhältnis vorgeben können, das veranlasst, dass Dreiecke mit höheren Werten gelöscht werden.

Das Radienverhältnis beschreibt das Verhältnis zwischen Außenradius und Innenradius eines Dreiecks. Bei einem gleichseitigen Dreieck ist dieses Verhältnis gleich 2.0 (Optimum). Bei der obigen Vorgabe würden alle außen liegenden Dreiecke entfernt, die ein Radienverhältnis größer als 3.14 besitzen.
