GGU-ELASTIC: Menüeintrag "(Knoten) ändern"

Über diesen Menüeintrag können Sie die Koordinaten der vorher mit der Maus gesetzten Knoten editieren bzw. alternativ die Knotenkoordinaten bei einer neuen Systemaufstellung direkt eingeben. Dazu stehen Ihnen zwei Möglichkeiten zur Verfügung:

• "über Tabelle"

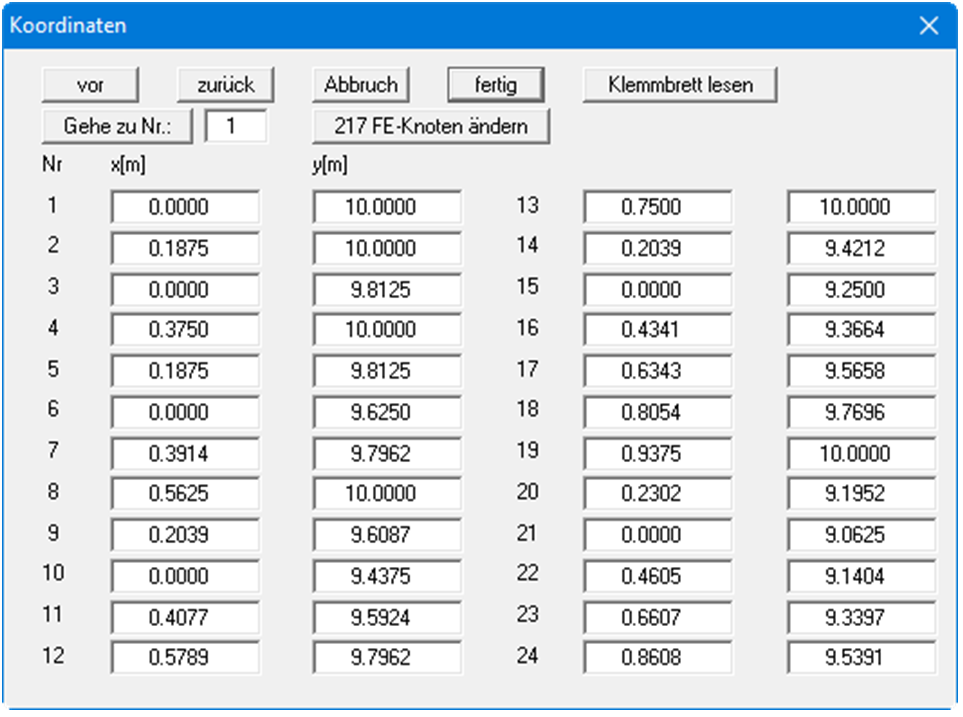

  Sie können über eine Tabelle die Koordinaten der vorhandenen Knoten editieren bzw. alternativ die Koordinaten für neue Knoten eingeben.

Wenn Sie die aktuelle Anzahl der Knoten ändern wollen (z.B. bei einer System-Neueingabe), klicken Sie in die Box "x FE-Knoten ändern" und geben anschließend die neue Anzahl Knoten ein. Mit "vor" und "zurück" können Sie in der Tabelle blättern.

Noch einfacher können Sie Knotenpunkte über die Windows-Zwischenablage importieren. Wenn Ihnen die x-/y-Koordinaten Ihrer Knoten beispielsweise in einer Exceltabelle vorliegen, können Sie dort die beiden Spalten mit den Werten in die Windows-Zwischenablage ("Bearbeiten / Kopieren") kopieren und diese Werte anschließend über den Knopf "Klemmbrett lesen" in der obigen Dialogbox einfügen.

• "über Formel"
  Falls Sie beispielsweise die Koordinaten in einem fehlerhaften Maßstab eingegeben haben, können Sie unter diesem Menüeintrag die entsprechenden Korrekturen vornehmen.

Dabei haben Sie die Möglichkeit, Faktoren nur in einer Richtung wirken zu lassen. Aktivieren Sie den gewünschten Schalter.
