GGU-FILTER-STABILITY: Systemdaten: Filterstabilität von geotextilen Filtern

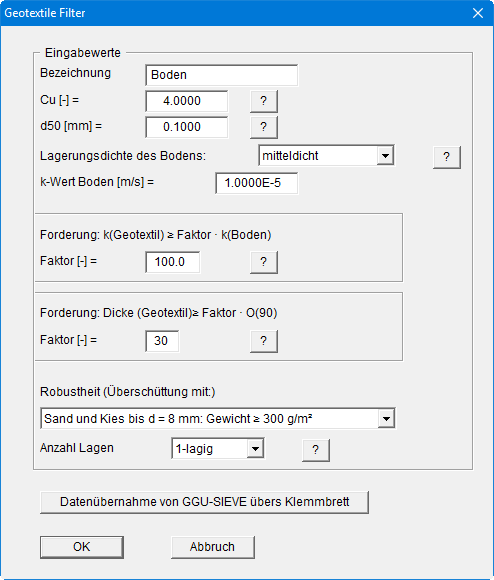

Für die Eingabe der relevanten Systemdaten zur Berechnung der Filterstabilität von geotextilen Filtern nach dem Merkblatt DWA-M 511 erhalten Sie die folgende Dialogbox. Eine Erläuterung der Eingabeboxen finden Sie jeweils nach Klicken auf die "?"-Knöpfe.

Wenn Sie zuvor eine Korngrößenanalyse mit dem Programm GGU-SIEVE (ab Version 14) durchgeführt haben, können Sie die benötigte Korngröße bei d₅₀ und den Ungleichförmigkeitsgrad Cu im Programm GGU-SIEVE über den dortigen Menüeintrag "Bearbeiten / Filterstabilität" Schalter "Filterstabilität von geotextilen Filtern prüfen" in die Windows-Zwischenablage kopieren. Klicken Sie dann in der obigen Dialogbox auf den Knopf "Datenübernahme von GGU-SIEVE übers Klemmbrett", um die zwischengespeicherten Daten in die Dialogbox zu übernehmen.

Sie können eine Bezeichnung eingeben, die in der Allgemeinen Legende auf dem Ausgabeblatt mit dargestellt wird.
