GGU-FOOTING: Systemdaten eingeben (Beispiel 3)

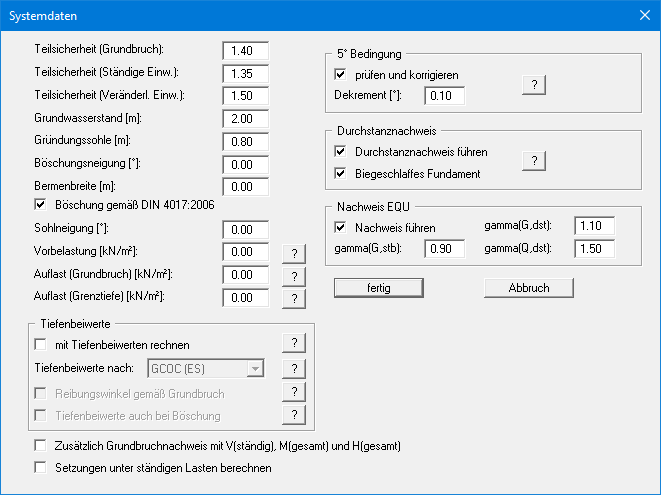

Im Menüeintrag "Bearbeiten / Systemdaten" wurden die entsprechenden Teilsicherheiten bereits eingetragen.

Die Dialogbox entspricht weitgehend der Box im Modus "Mehrere Fundamente". Eine Erläuterung der Eingabewerte finden Sie bereits dort. Zusätzlich können Sie bei der Berechnung von Einzelfundamenten (Rechteck oder Kreis/Kreisring) mit dem Teilsicherheitskonzept die folgenden zwei Schalter aktivieren:

• "Zusätzlich Grundbruchnachweis mit V(ständig), M(gesamt) und H(gesamt)"
  Der Grundbruchnachweis wird zunächst mit den Gesamtlasten = ständige + veränderliche Lasten geführt.
  Wenn jedoch die Lastkombination V(ständig), M(gesamt) und H(gesamt) möglich ist, weil die Lastgrößen voneinander unabhängig auftreten können, kann diese Lastkombination ungünstigere Werte liefern. Daher besteht die Möglichkeit diese Lastkombination getrennt zu überprüfen.

• "Setzungen unter ständigen Lasten berechnen"
  Wenn dieser Schalter aktiviert ist, werden die Setzungen nur unter ständigen Lasten berechnet. Ansonsten werden die Setzungen unter Gesamtlasten (= ständige + veränderliche Lasten) berechnet.
