GGU-GEO-GRAPH: Menüeintrag "entspitzen"

Bei der automatischen Generierung wird ein Dreiecksnetz erzeugt, das alle Punkte umfasst. Dadurch können Dreieckselemente entstehen, die im Außenbereich sehr spitzwinklig sind. Sie können entsprechende Dreiecke durch diesen Menüeintrag aus dem Netz entfernen.

Das Programm berechnet zunächst das maximale und das mittlere Radienverhältnis des ungünstigsten Dreiecks. Das Radienverhältnis beschreibt das Verhältnis zwischen Außenradius und Innenradius eines Dreiecks. Bei einem gleichschenkligen Dreieck ist dieses Verhältnis gleich 2.0 (Optimum).

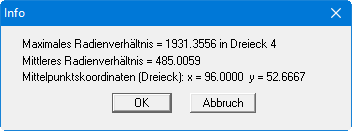

Danach erscheint eine Dialogbox, in der Sie das Radienverhältnis vorgeben können, das veranlasst, dass Dreiecke mit höheren Werten gelöscht werden.

Bei der Vorgabe in der Box würden alle außen liegende Dreiecke entfernt, die ein Radienverhältnis größer als 1834,79 besitzen.

Um Interpolationslöcher im Dreieckssystem zu vermeiden, werden nur außen liegende Dreiecke gelöscht.
