GGU-GEO-GRAPH: Normale Balken

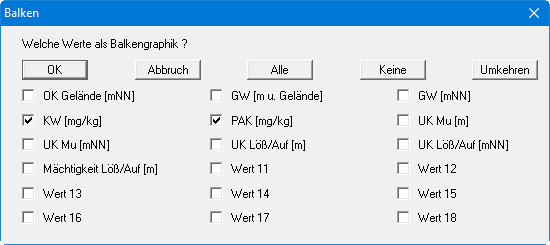

Nach Anwahl des Knopfes "normal" kennzeichnen Sie in der ersten Dialogbox die Messwerte, die als Balkendiagramm dargestellt werden sollen. Wenn Sie mehrere Messwerte kennzeichnen, dann werden die Balken nebeneinander oder aber auch gestapelt dargestellt.

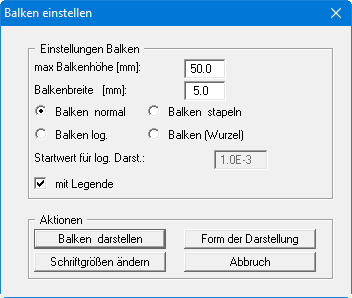

Mit dem Knopf "Alle" können alle Messwerte aktiviert bzw. deaktiviert werden. Wenn Sie Ihre Auswahl mit "OK" bestätigen, erscheint folgende Dialogbox:

Neben der Höhe und der Breite der Balken müssen Sie die Form der Balkendiagramme auswählen. Für eine logarithmische Darstellung der Balkenhöhe ist zusätzlich ein Startwert vorzugeben. Die Differenz zwischen Messwert und Startwert wird logarithmiert und anschließend dargestellt.

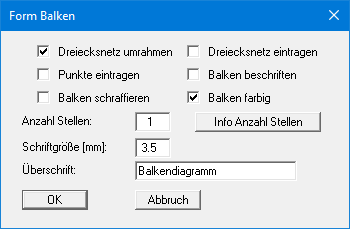

Über den Knopf "Form der Darstellung" können Sie analog zu den Erläuterungen unter Menüeintrag "Graphik / Isolinien (normal)" Abschnitt Knopf "Form der Darstellung" die Einstellungen für die Balkendarstellung ändern.

In der Dialogbox können Sie eine Überschrift eingeben, die bei der Darstellung der allgemeinen Legende als Überschrift übernommen wird (siehe Menüeintrag “Ansicht / Allgemeine Legende”). Wenn in der Einstellungsbox der Schalter "Balken farbig" aktiviert ist, erfolgt die Balkendarstellung mit der Wertefarbe des ausgewählten Messwertes. Änderungen können Sie über den Menüeintrag "Bearbeiten / Wertefarben" vornehmen.
