GGU-LATPILE: Menüeintrag "Nachweise Summe V"

Über diesen Menüeintrag können Sie für ein bereits berechnetes System erneut die Nachweise Summe V führen lassen. Waren die Nachweise bisher nicht angeschaltet, aktivieren Sie den Nachweis in einer Abfragebox. Die Aktivierung wird in die Dialogbox "Editor 1 / Teilsicherheiten + Summe V" übernommen.

Für den Nachweis Summe V ist der Umfang erforderlich. Bei Stahlprofilen können sowohl rechteckige Profile (HEB) als auch kreisförmige Rohrprofile verwendet werden. Bei aktiviertem Nachweis erhalten Sie zunächst eine Dialogbox, in der Sie die Form des Stahlquerschnitts auswählen müssen.

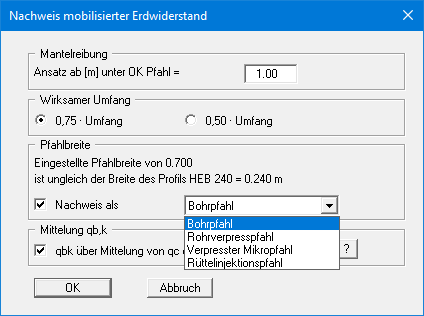

In der darauffolgenden Dialogbox können Sie für das berechnete System beispielsweise die Art der Nachweisführung oder den wirksamen Umfang verändern. Diese Dialogbox erscheint bei aktiviertem Nachweis Summe V immer direkt im Anschluss an die Berechnung und Bemessung. Beim Nachweis für einen Bohrpfahl können Sie zusätzlich festlegen, ob die Bemessung des Bohrpfahls als Rammpfahl erfolgen soll. Für den Nachweis eines Stahlpfahls (siehe nachfolgende Dialogbox) können Sie über ein Dropdown-Menü zwischen 4 Nachweisverfahren auswählen.

Nach Bestätigung Ihrer Änderungen über "OK" werden Ihnen die Werte in einer Infobox angezeigt. Nach Verlassen der Box werden die Ergebnisse für den Nachweis Summe V in der Allgemeinen Legende dargestellt, wenn Sie dort den entsprechenden Schalter aktiviert haben (siehe Menüeintrag “Ansicht / Allgemeine Legende”).
