GGU-PLGW: Menüeintrag "Legende Ganglinien"

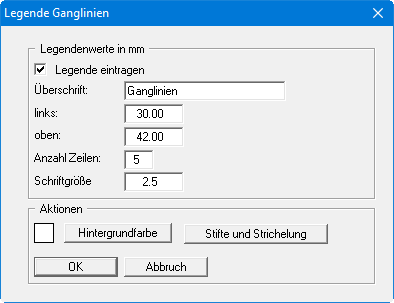

Wenn Sie in der Dialogbox den Knopf "Legende darstellen" aktivieren, werden die für die dargestellten Ganglinien verwendeten Linien mit der zugehörigen Knotennummern in einer Legende dargestellt.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" und "max. Anzahl Zeilen" steuern Sie die Größe der Legende, gegebenenfalls erfolgt eine mehrspaltige Darstellung. Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

Die von Ihnen eingegebene Überschrift wird vom Programm automatisch mit der für die Gangliniendarstellung ausgewählten Zustandsgröße ergänzt. Über den Knopf "Stifte und Strichelung" können Sie die einzelnen Ganglinien hier nachträglich bearbeiten.
