GGU-PLGW: Menüeintrag "Wassermengen"

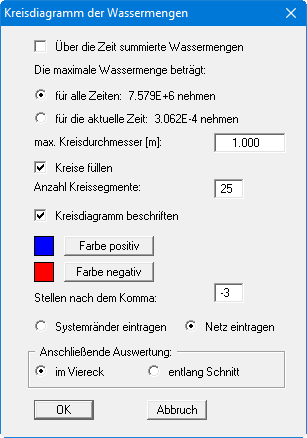

Das FE-Netz wird zusammen mit den berechneten Wassermengen an den betreffenden Knoten dargestellt. Wassermengen ungleich Null sind an den Knoten vorhanden, an denen Sie eine Wasserstandsrandbedingung oder eine Quellenrandbedingung angegeben haben. An allen restlichen Knoten ist die Wassermenge gleich Null (Kontinuitätsbedingung). In der Dialogbox können Sie die Art der Darstellung verändern.

Nach Verlassen der Box mit "OK" werden die Wassermengen als größenvariable Kreise dargestellt. Bei einer Kreisfüllung werden positive und negative Wassermengen farblich unterschiedlich dargestellt.

Durch entsprechende Festlegung eines Bildausschnittes können Sie auch die Summen der Wassermengen, die in Teilbereichen des Systems vorhanden sind, durch das Programm berechnen lassen. Wenn Sie beim Verlassen der Box für die anschließende Auswertung den Schalter "im Viereck" aktiviert haben, definieren Sie durch Anklicken von vier beliebigen Punkten im Gegenuhrzeigersinn den Bereich, für den die Teil-Wassermenge bestimmt werden soll. Die ermittelten Werte werden Ihnen in einer Infobox angezeigt.

Eine andere Möglichkeit besteht darin, die entlang eines Schnittes durchtretenden Wassermengen berechnen zu lassen, indem Sie für die anschließende Auswertung den Schalter "entlang Schnitt" aktivieren. Sie erhalten dann eine Infobox mit den Ergebnissen im Schnitt angezeigt.

Wenn Sie ein horizontal ebenes System mit leaky aquifer untersuchen, können Sie über den dann vorhandenen zusätzlichen Knopf "Wassermengen durch Deckschicht" auch die Wassermengen nur für die Deckschicht darstellen lassen.
