GGU-RETAIN: Menüeintrag "Einstellung Graphik"

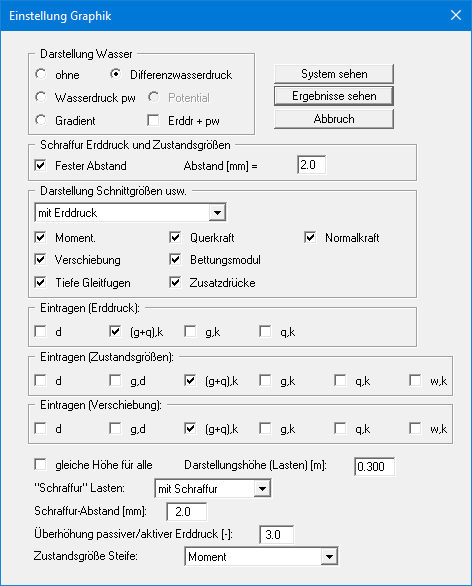

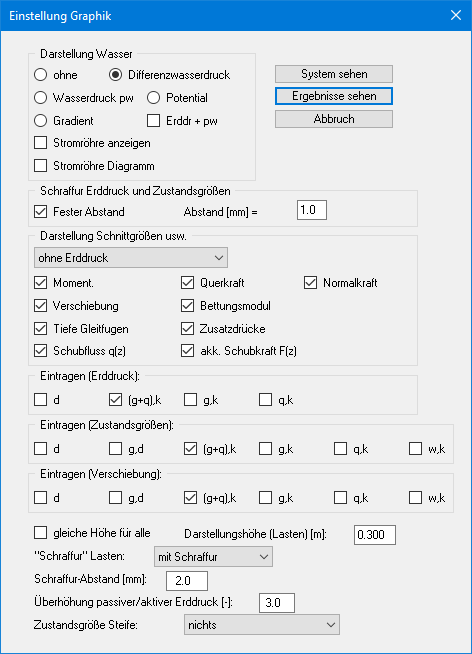

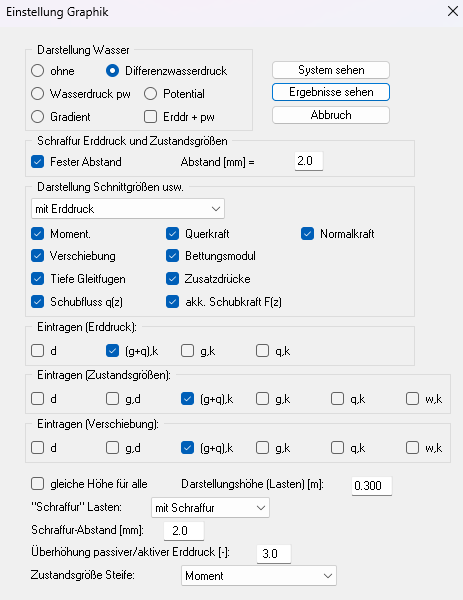

Die Bildschirmgrafik besteht unter anderem aus mehreren Diagrammen, die tiefenorientiert die Ergebnisse beinhalten. Über diesen Menüeintrag erhalten Sie eine Dialogbox, in der Sie durch Aktivierung der entsprechenden Schalter die ausgewählten Zustandsgrößen auf dem Bildschirm darstellen lassen können.
Die Dialogbox ist weitgehend selbsterklärend. Wenn beispielsweise der Schalter "Erddr + pw" aktiviert ist, wird die Summe aus Erddruck und Wasserdruck (pw) im Diagramm für den Erddruck eingetragen. Wenn Sie ein System nach der Theorie 2. Ordnung mit aktiviertem Knicknachweis nach DIN EN 1993-1-1 berechnet haben, können Sie in obiger Dialogbox wahlweise die Darstellung der "Verschiebung" oder der "Vorkrümmung" in der Ergebnisgrafik aktivieren. Im Protokoll wird eine angesetzte Vorkrümmung immer ausgegeben.
Bei einer Berechnung nach dem Teilsicherheitskonzept sehen Sie die Bereiche "Eintragen (Erddruck):", "Eintragen (Zustandsgrößen):" und "Eintragen (Verschiebung):", in denen Sie die Darstellung der Ständigen (g) und/oder Verkehrslasten (q) aktivieren können. Des Weiteren können die Bemessungswerte (d) dargestellt werden.
Zusätzlich kann eine Schraffur und die Darstellungshöhe von Lasten eingestellt werden. Wenn der Schalter "gleiche Höhe für alle" nicht aktiviert ist, werden die Lasten größenabhängig dargestellt. Die Darstellungshöhe bezieht sich dann auf die maximale Lastgröße.
Sie verlassen die Dialogbox über den Knopf "System sehen". Wurde das System bereits einmal berechnet, können Sie die Box auch über den Knopf "Ergebnisse sehen" verlassen und bekommen dann die Ergebnisgrafiken auf dem Bildschirm dargestellt.

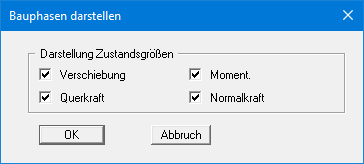

Wenn aktuell die Bauphasen dargestellt sind (Menüeintrag “Bauphasen / darstellen”), erhalten Sie folgende Dialogbox:
