GGU-SIEVE: Menüeintrag "Extra-KVS einstellen (1)"

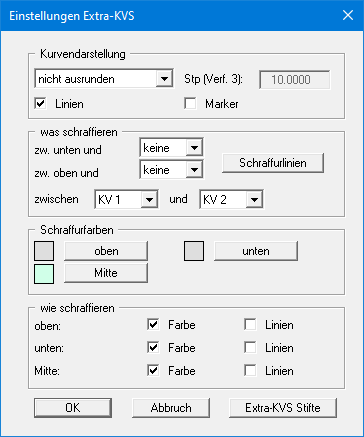

Mit diesem Menüeintrag nehmen Sie wesentliche Einstellungen der Extra-Kornverteilungen vor. Sie erhalten die folgende Dialogbox:

Im Bereich "Kurvendarstellung" geben Sie das Ausrundungsverfahren vor, mit dem die Extra-Kornverteilungen dargestellt werden. Weitergehende Erläuterungen zu den Verfahren erhalten Sie im Menüeintrag "Ansicht / Einstellungen".

Für die Darstellung der Extra-KVS können Sie entscheiden, ob die Kornverteilung als Linie und/oder mit Markern an den Messwerten dargestellt werden soll.

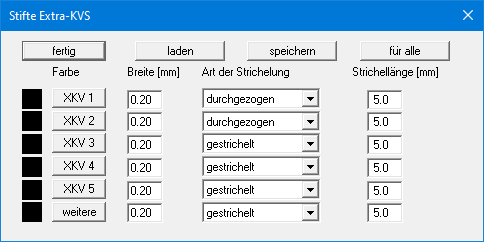

Über den Knopf "Extra-KVS Stifte", den Sie ganz unten in der Dialogbox finden, können Sie unterschiedliche Stiftfarben, -breiten und eine Strichelung für die Darstellung der ersten 5 Extra-Kornverteilungen einstellen (siehe nachfolgende Abbildung).

Über den Knopf "weitere" legen Sie für alle folgenden Extra-Kornverteilungen (6 - 100) eine gemeinsame Darstellungsart fest. Über den Knopf "für alle" können Sie in einem Schritt für alle 100 Extra-Kornverteilungen eine gemeinsame Farbe auswählen.

Für die Darstellung von Grenzkurven ist es häufig wünschenswert, Bereiche zu schraffieren. Die Schraffur stellen Sie im Bereich "was schraffieren" der oben dargestellten Box ein. Sie können hier 3 zu schraffierende Bereiche selbst definieren, indem Sie in den Eingabefelder die gewünschte Kornverteilung für die Schraffurgrenze auswählen:

Schraffur zwischen dem unteren Diagrammrand und einer Extra-Kornverteilung

Schraffur zwischen dem oberen Diagrammrand und einer Extra-Kornverteilung

Schraffur zwischen zwei Extra-Kornverteilungen

Bei Auswahl der Vorgabe "keine" erfolgt keine Schraffur dieses Bereiches.

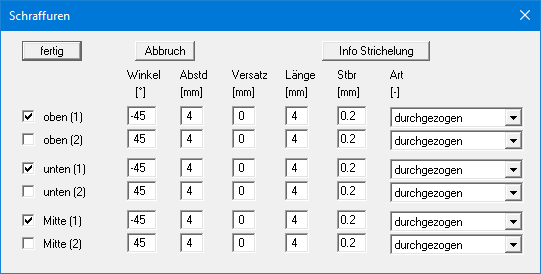

Über den Knopf "Schraffurlinien" können Sie unterschiedliche Schraffuren einstellen. Sie erhalten dazu die folgende Dialogbox:

Eine Schraffur kann aus zwei Linien bestehen, z.B. um eine Kreuzschraffur zu erzeugen. Mit den vorangestellten Schaltern aktivieren Sie die Linien für die gewünschten Bereiche. Weitere Erläuterungen erhalten Sie durch Drücken des Knopfes "Info Strichelung".

Alternativ ist auch ein Ausfüllen der Bereiche mit einer bestimmten Farbe möglich. Die Farbe stellen Sie im Bereich "Schraffurfarben" der Extra-KVS-Box ein. Klicken Sie dazu auf die entsprechenden Knöpfe und stellen Sie in der aufklappenden Farb-Dialogbox die gewünschte Farbe ein. Die aktuelle Farbe wird im Kästchen neben den Knöpfen angezeigt.

Die oben beschriebenen Einstellungen für Linien- und/oder Farbschraffur werden nur wirksam, wenn Sie im Bereich "wie schraffieren" die gewünschten Schalter "Farbe" und/oder "Linien" aktivieren.
