GGU-SIEVE: Menüeintrag "Legende Extra-KVS"

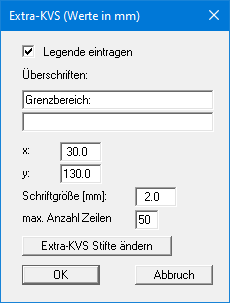

Wenn Extra-Kornverteilungen eingegeben worden sind, kann eine Legende aller Extra-KVS eingeblendet werden. In der Dialogbox dieses Menüeintrages können Sie Lage und Erscheinungsform verändern, wenn der Schalter "Legende eintragen" aktiviert ist.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" und "max. Anzahl Zeilen" steuern Sie die Größe der Legende, gegebenenfalls erfolgt eine mehrspaltige Darstellung. Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

In der Legende werden unter Ihrer eingegebenen Überschrift die Namen und definierten Linienarten (Farbe, punktiert, usw.) der Extra-Kornverteilungen dargestellt. Die Einstellung der Stifte kann in der obigen Dialogbox über den Knopf "Extra-KVS Stifte ändern" analog zum Menüeintrag "Spezial / Extra-KVS einstellen" Knopf "Extra-KVS Stifte" geändert werden.
