GGU-SLAB: Menüeintrag "(FE-Knoten) ändern"
Sie können die Koordinaten Ihre vorhandenen Knotenpunkte verändern. Dazu stehen Ihnen drei Möglichkeiten zur Verfügung:
"über Tabelle"
Sie können die Koordinaten der vorhandenen Knoten in einer Dialogbox editieren bzw. alternativ die Koordinaten für neue Knoten eingeben.
Wenn Sie die aktuelle Anzahl der Knoten ändern wollen, klicken Sie auf den Knopf "x FE-Knoten ändern" und geben anschließend die neue Anzahl Knoten ein. Mit "vor" und "zurück" können Sie in der Tabelle blättern. Wenn Sie ein System nach dem Bettungsmodulverfahren bearbeiten, erhält jeder neue Punkt die Standard-Bettung (siehe Menüeintrag "Bettung / Standard-Bettung"). Wenn Sie die Anzahl der Knoten auf 0 setzen, wird die FE-Inzidenztafel gelöscht.
Noch einfacher können Sie die Knoten-Koordinaten über die Windows-Zwischenablage importieren. Wenn Ihnen die x-/y-Koordinaten Ihrer Netzknoten beispielsweise in einer Exceltabelle vorliegen, können Sie dort die beiden Spalten mit den Werten in die Zwischenablage ("Bearbeiten / Kopieren") kopieren und diese Werte anschließend über den Knopf "Klemmbrett lesen" in der Dialogbox "über Tabelle" einfügen.
"über Formel"
Falls Sie beispielsweise die Koordinaten in einem fehlerhaften Maßstab eingegeben haben, können Sie unter diesem Menüeintrag die entsprechenden Korrekturen vornehmen.

Dabei haben Sie die Möglichkeit, Faktoren nur in einer Richtung wirken zu lassen. Aktivieren Sie den gewünschten Schalter.
"im Ausschnitt"

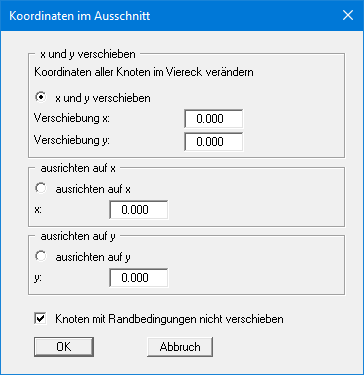

Wenn Sie Ihr FE-Netz erstellt haben und nachträglich mehrere Knoten verschieben möchten, klicken Sie 4 Punkte im Gegenuhrzeigersinn mit der Maus an. In der folgenden Dialogbox können Sie dann beispielsweise eine gewünschte Verschiebung in x- oder y-Richtung eingeben.

Wenn Sie feststellen, dass Ihre Knoten nicht alle auf einer Linie liegen, können Sie die Knoten, die Sie mit Ihrem Viereck umfahren haben, auf einen bestimmten x- oder y-Wert ausrichten lassen.
Durch Aktivierung des Schalters "Knoten mit Randbedingungen nicht verschieben" werden diese Punkte von einer Verschiebung ausgenommen.
