GGU-SLAB: Menüeintrag "Material-Legende"

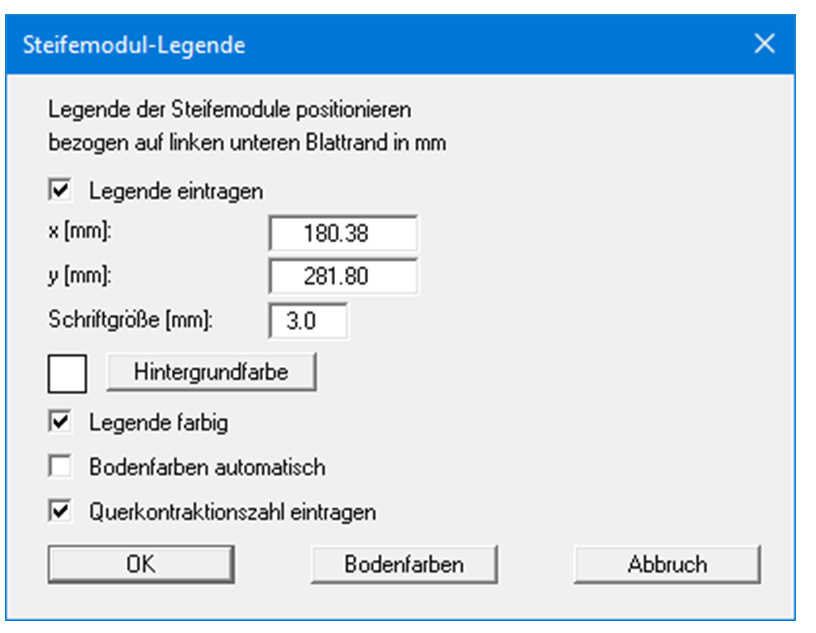

Auf Ihrem Ausgabeblatt wird eine Legende mit den Materialkennwerten der Platte dargestellt. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform verändern, wenn der Schalter "Legende eintragen" aktiviert ist.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" steuern Sie die Größe der Legende..

• "Hintergrundfarbe"
  Über den Knopf definieren Sie die Hintergrundfarbe für die Legende.

• "Legende farbig"
  Die Legende enthält die Materialfarben. Bei ausgeschalteter Funktion wird die Materialnummer eingetragen.

• "Materialfarben automatisch"
  Den Materialien werden vom Programm automatisch Farben zugeordnet. Ist der Schalter nicht aktiviert, werden die Farben genommen, die Sie unter dem Knopf "Materialfarben" individuell einstellen können.

• "Materialfarben"
  Sie erhalten eine Dialogbox, in der Sie Ihre gewünschten Einstellungen vornehmen können. Sie können hier jedem Material nach Klicken auf den Knopf mit der gewünschten Nummer eine neue Farbe zuweisen oder über "Materialfarben / umordnen" die Farben neu zuordnen. Ihre Farbeinstellungen können Sie unter "Materialfarben / speichern" in eine Datei sichern und diese über den Knopf "Materialfarben / laden" auch für andere Systeme wieder verwenden. Im unteren Bereich können Sie die Farbeinstellungen z.B. als benutzerdefinierte Farben in die Windows-Farb-Box übernehmen oder umgekehrt. Über den Knopf "Info" erhalten Sie dazu weitere Erläuterungen.
