GGU-SLAB: Menüeintrag "Steifemodul-Legende"

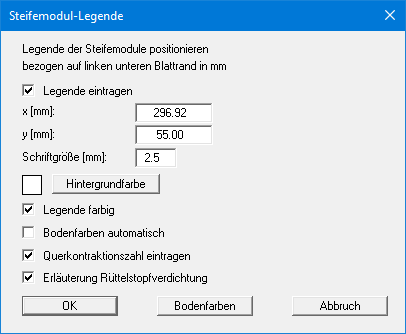

Sie können beim Steifemodulverfahren eine Legende mit den Bodenkennwerten der Steifemodule einblenden, indem Sie den Schalter "Legende eintragen" aktivieren.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" steuern Sie die Größe der Legende.

Am schnellsten können Sie die Position der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

  • "Hintergrundfarbe"
    Über den Knopf definieren Sie die Hintergrundfarbe für die Legende.

  • "Legende farbig"
    Die Legende enthält die Bodenfarben. Bei ausgeschalteter Funktion wird die Schichtnummer eingetragen.

  • "Bodenfarben automatisch"
    Den Schichten werden vom Programm automatisch Bodenfarben zugeordnet. Ist der Schalter nicht aktiviert, werden die Farben genommen, die Sie unter dem Knopf "Bodenfarben" individuell einstellen können.

  • "Querkontraktionszahl eintragen"
    Die Darstellung der Querkontraktionszahl in der Legende kann ausgeblendet werden, wenn beispielsweise die Querkontraktionszahl nue für alle Böden = 0.0 ist.

  • "Erläuterung Rüttelstopfverdichtung"
    Sie können die Darstellung der Erläuterungen zur Rüttelstopfverdichtung aktivieren.

  • "Bodenfarben"
    Sie erhalten eine Dialogbox, in der Sie Ihre gewünschten Einstellungen vornehmen können. Sie können hier jedem Boden nach Klicken auf den Knopf mit der gewünschten Nummer eine neue Farbe zuweisen oder über "Bodenfarben / umordnen" die Farben neu zuordnen. Ihre Farbeinstellungen können Sie unter "Bodenfarben / speichern" in eine Datei sichern und diese über den Knopf "Bodenfarben / laden" auch für andere Systeme wieder verwenden. Im unteren Bereich können Sie die Farbeinstellungen z.B. als benutzerdefinierte Farben in die Windows-Farb-Box übernehmen oder umgekehrt. Über den Knopf "Info" erhalten Sie dazu weitere Erläuterungen.

Die unter diesem Menüeintrag eingestellten Bodenfarben werden - unabhängig von einer Aktivierung für die Legende - immer bei der Darstellung der Steifemodule verwendet, sofern in den Einstellungen dafür der Knopf "Steifemodul in Farbe" aktiviert wurde (siehe Menüeintrag "Steifemodul / Einstellungen").
